कसरी विस्तारित स्टेम गियर फ्ल्यान्ज बटरफ्लाइ भल्भले गाडिएको र इन्सुलेटेड औद्योगिक पाइपलाइन प्रणालीहरूको लागि सञ्चालन अवरोधहरू समाधान गर्छ?

1. पूर्ण संरचनात्मक संरचना र मुख्य कार्य सिद्धान्त

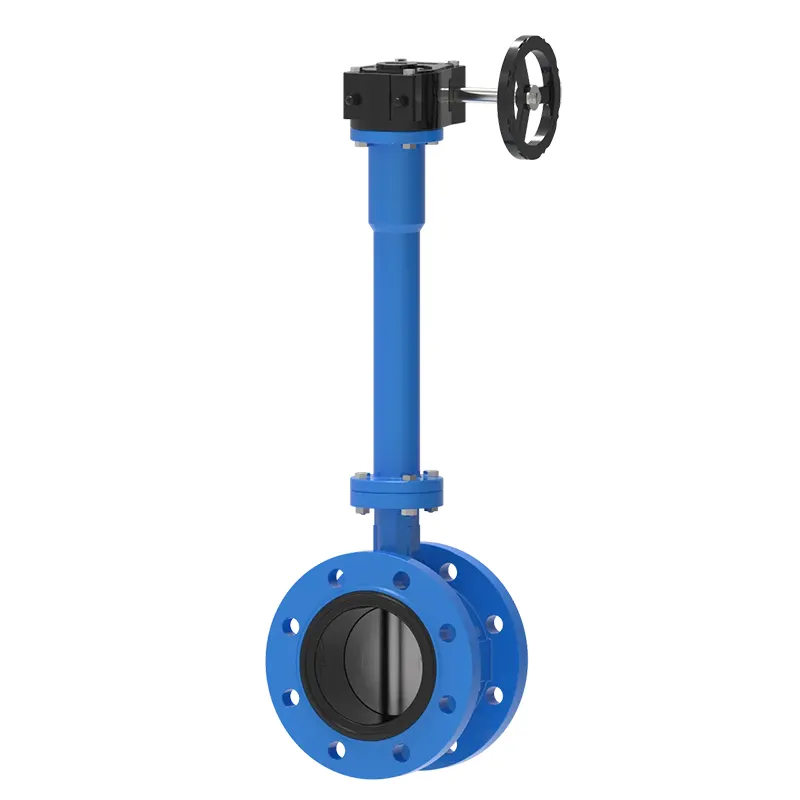

1.1 फ्ल्यान्ज, विस्तारित स्टेम र गियर ड्राइभको विभाजन कम्पोनेन्ट लेआउट

तीन कोर कार्यात्मक मोड्युलहरूले सम्पूर्ण भल्भ बडी गठन गर्दछ, प्रत्येकले क्रमशः स्वतन्त्र पाइपलाइन जडान, टर्क ट्रान्समिशन र प्रवाह नियमन कार्यहरू सञ्चालन गर्दछ। डबल-फ्लान्ज्ड भल्भ बडीले फुल-फेस बोल्ट जडान फारम अपनाउँछ, जसले मिल्दो पाइपलाइन फ्ल्यान्जहरूसँग कडा सील जोडहरू बनाउँछ, लामो-समयको दबाब उतार-चढ़ाव अन्तर्गत वेफर भल्भहरूको ढिलो क्ल्याम्पिङको कारणले गर्दा मध्यम चुहावट जोखिमबाट बच्न। विस्तारित स्टेम असेंबली सामान्य बटरफ्लाइ भल्भको तुलनामा सबैभन्दा भिन्न भाग हो, जसले गियर अपरेटिङ ह्यान्डव्हीललाई पहुँचयोग्य जमिन वा उपकरण प्लेटफर्ममा विस्तार गर्दछ, सञ्चालन स्थितिलाई दफन गरिएको वा इन्सुलेटेड भल्भको शरीरको भागबाट अलग गर्दछ।

लम्बाइको स्टेमको शीर्षमा स्थापना गरिएको वर्म गियर रिडक्सन बक्सले ठूलो-व्यास डिस्क रोटेशनको लागि आवश्यक ठूलो टर्कलाई हल्का ह्यान्डव्हील अपरेशन फोर्समा रूपान्तरण गर्दछ, जसले अपरेटरहरूको लागि शारीरिक श्रम तीव्रतालाई प्रभावकारी रूपमा कम गर्दछ। गियर बक्स भित्र, सटीक कीरा र वर्म व्हील मेसिङ संरचनाले लामो समय पाइपलाइन सञ्चालनको लागि स्थिर स्थिर प्रवाह नियमन अवस्था महसुस गर्दै सहायक स्थिति निर्धारण फिक्स्चर बिना कुनै पनि खोल्ने कोणमा डिस्क लक गर्न सक्छ। विस्तारित स्टेम भित्रका सबै प्रसारण भागहरूले एकीकृत स्प्लाइन जडान अपनाउँछन्, हजारौं खोल्ने र बन्द गर्ने चक्रहरू पछि ट्रान्समिशन स्लिप बिना ह्यान्डव्हील गियर र आन्तरिक बटरफ्लाइ डिस्क बीच सिंक्रोनस रोटेशन सुनिश्चित गर्दछ।

• डबल फ्ल्यान्ज कठोर जडानले दबाव उतार-चढ़ाव अन्तर्गत समग्र सील स्थिरता सुधार गर्दछ
• अनुकूलन योग्य लम्बाइ स्टेम स्थानान्तरण सञ्चालन बिन्दु दफन / इन्सुलेटेड क्षेत्र बाहिर
• वर्म गियर रिडक्सनले ठूलो क्यालिबर पाइपलाइन नियमनका लागि अपरेशन टर्क घटाउँछ
• एकीकृत स्प्लाइन स्टेम संरचनाले प्रसारण स्लिप विफलता जोखिम हटाउँछ

१.२ मध्यम अवरोध र प्रवाह नियमन संयन्त्र

विस्तारित स्टेमको तल्लो छेउमा फिक्स गरिएको गोलाकार बटरफ्लाइ डिस्कले पाइपलाइन क्रस-सेक्शनको पूर्ण खोल्ने, आंशिक थ्रॉटलिंग र पूर्ण बन्द गर्ने कार्य पूरा गर्न ठाडो केन्द्रीय अक्षको वरिपरि 90 डिग्री घुमाउँछ। जब डिस्क मध्यम प्रवाह दिशाको समानान्तर घुमाउँछ, पाइपलाइनले एक अबाधित मार्ग बनाउँछ; प्रवाह दिशामा लम्बवत घुमाउँदा, तरल, ग्यास र मिश्रित मिडियाको शून्य चुहावट अवरोध महसुस गर्न डिस्कको बाहिरी किनाराले भल्भ बडी भित्र लोचदार सीलिंग रिंगलाई नजिकबाट फिट गर्दछ। कोण स्केलको साथ गियर बक्सले साधारण ह्यान्डल भल्भहरूको दुई-राज्य स्विच नियन्त्रणको सट्टा निरन्तर रेखीय प्रवाह नियमनलाई महसुस गर्दै ०-९० डिग्री भित्र डिस्कको घुमाउने कोणलाई सही रूपमा समायोजन गर्न सक्छ।

विस्तारित स्टेम भल्भ बडी र लम्बाइको स्लिभको संयुक्त भागमा बहु-तह प्याकिङ सील कम्पोनेन्टहरू संग सुसज्जित छ, जसले पाइपलाइन माध्यमलाई स्टेम ग्यापको साथ गियर ड्राइभ क्षेत्रमा माथितिर जानबाट रोक्छ, गियर रस्ट र सञ्चालन भागहरूको मध्यम प्रदूषणबाट बच्न। प्याकिङ सेटलाई पछिको मर्मतसम्भारको समयमा पाइपलाइनबाट सम्पूर्ण भल्भ नहटाईकन प्रतिस्थापन गर्न सकिन्छ, गाडिएका भल्भहरूको साइटमा मर्मत कार्यलाई धेरै सरल बनाउँदछ जुन विच्छेदन गर्न गाह्रो हुन्छ।

2. शरीर, स्टेम र सील अवयवहरूको लागि सामग्री मिलान मानकहरू

२.१ विभिन्न मिडिया वातावरणका लागि भल्भ बडी र डिस्क सामग्री वर्गीकरण

सामग्री ग्रेड चयन सीधा निश्चित मध्यम तापमान र जंग अवस्था अन्तर्गत वाल्व को दीर्घकालीन स्थिर सञ्चालन चक्र निर्धारण गर्दछ। इपोक्सी कोटिंगको साथ डक्टाइल आयरन भल्भ बडी नगरपालिकाको पानी आपूर्ति, आगो सुरक्षा र शीतल पानी पाइपलाइनहरूमा व्यापक रूपमा प्रयोग गरिन्छ, तटस्थ पानी मध्यम क्षरण र कम उत्पादन प्रशोधन कठिनाईको राम्रो प्रतिरोधको साथ। कार्बन स्टील WCB शरीर उच्च-तापमान स्टीम र तेल ढुवानी पाइपलाइनहरूको लागि उपयुक्त छ, 425 ℃ सम्म मध्यम तापक्रम अन्तर्गत स्थिर मेकानिकल बल कायम राख्छ। स्टेनलेस स्टील CF8/CF8M बडी रासायनिक एसिड-बेस मिश्रित मध्यम र तटीय नुन-युक्त पानीको पाइपलाइनहरूसँग मेल खान्छ, क्लोराइड आयनहरूको कारणले गर्दा पिटिङ् क्षरणको प्रतिरोध गर्दछ।

पुतली डिस्क सामग्री विभिन्न धातु सम्पर्क सतहहरू बीच इलेक्ट्रोकेमिकल क्षरणबाट बच्नको लागि भल्भ शरीरको जंग प्रतिरोध ग्रेडसँग अनुरूप हुन आवश्यक छ। स्टेनलेस स्टील ओभरले डिस्कलाई संक्षारक मध्यम कार्य अवस्थाको लागि कन्फिगर गरिएको छ, जबकि समुद्री जीव आसंजन र इलेक्ट्रोलाइटिक क्षरण क्षति रोक्न समुद्री पानी परिसंचरण पाइपलाइनहरूको लागि कांस्य मिश्र धातु डिस्क चयन गरिएको छ। सबै मेटल कास्टिङ ब्ल्याङ्कहरू कास्टिङको क्रममा उत्पन्न हुने आन्तरिक विकृतिको तनावलाई हटाउन, वैकल्पिक चिसो र तातो वातावरणमा भल्भ बडी क्र्याक हुनबाट जोगाउन गठन गरेपछि तनाव राहत उपचारको माध्यमबाट जान्छन्।

2.2 विस्तारित स्टेम र गियर बक्स आन्तरिक प्रसारण सामग्री मानकहरू

लामो स्टेमले लामो अवधिको खोल्ने र बन्द गर्ने चक्रहरूमा बारम्बार टोर्सन लोडलाई सहन सक्छ, त्यसैले उच्च-शक्तिको स्टेनलेस स्टील 410 वा मिश्र धातु 4140 सामग्रीहरू अपनाइन्छ, कडा कठोरता नियन्त्रणको साथ टर्क ट्रान्समिशनको समयमा ग्यालिंग र फ्र्याक्चरबाट बच्न। विस्तारित स्टेमको बाहिरी सुरक्षात्मक आस्तीनले एन्टि-रस्ट कोटिंगको साथ सिमलेस स्टील पाइप प्रयोग गर्दछ, भूमिगत माटोको चिसो र पाइपलाइन थर्मल इन्सुलेशन स्टीमलाई टर्क ट्रान्समिशन कोर शाफ्टलाई सम्पर्क गर्नबाट अलग गर्दछ, धेरै वर्षसम्म भूमिगत गाडिएको लामो स्टेम एसेम्बलीको सेवा जीवन विस्तार गर्दछ।

गियर बक्स भित्र कीरा र कीरा पाङ्ग्राले कांस्य मिश्र धातु मिल्दो कार्बन स्टिल कीरा संरचना अपनाउछ, जसले मेसिङ रोटेशनको समयमा सेल्फ-लुब्रिकेट घर्षण जोडी बनाउँछ, नियमित ग्रीस मर्मत आवृत्ति घटाउँछ। गियर बक्स शेलले हल्का तौल र बलियो अक्सिडेशन प्रतिरोधको साथ कास्ट एल्युमिनियम मिश्र धातु प्रयोग गर्दछ, जसले लामो समयसम्म बाहिरी एक्सपोजर वा भूमिगत भल्ट प्लेसमेन्ट पछि ह्यान्डव्हील रोटेशन रोक्न भारी रस्ट तह उत्पादन गर्दैन।

3. दफन गरिएको र इन्सुलेटेड पाइपलाइन लेआउटहरूको लागि मानक स्थापना प्रवाह

3.1 पूर्व-स्थापना पाइपलाइन र प्यारामिटर पुष्टि चरणहरू

भल्भ बडी फहराउनु र जडान गर्नु अघि, प्राविधिकहरूले साइटमा पाइपलाइन लेआउटसँग मेल खाने उत्पादनको तीन कोर अनुकूलित प्यारामिटरहरू पुष्टि गर्न आवश्यक छ: आवश्यक विस्तारित स्टेम लम्बाइ निर्धारण गर्नको लागि वास्तविक गाडिएको गहिराइ वा इन्सुलेशन मोटाई, मिल्दो फ्ल्यान्ज दबाव ग्रेड चयन गर्न पाइपलाइन नाममात्र दबाब, र एन्टी-डिस्क र समुद्री सामग्री आवश्यक छ कि छैन भनेर जाँच गर्न मध्यम प्रकार। बेमेल स्टेम लम्बाइले गियर ह्यान्डव्हीललाई दफन गरिएको भल्टमा डुब्ने वा पाइपलाइन इन्सुलेशनले ढाक्न, सञ्चालन क्षमता गुमाउनेछ; बेमेल flange दबाव ग्रेड पाइपलाइन डिजाइन दबाव अन्तर्गत flange ग्यास्केट चुहावट नेतृत्व गर्नेछ।

अगाडि र पछाडिको पाइपलाइनहरूको फ्ल्यान्ज सील सतहलाई राम्ररी सफा गर्नुहोस्, बोल्ट कस्ने क्रममा लोचदार सीलिङ ग्यास्केटमा स्क्र्याच क्षतिबाट बच्न वेल्डिङ स्ल्याग, खिया दाग र कडा कण संलग्नहरू हटाउनुहोस्। मिल्दो नन मेटल फ्ल्याट ग्यास्केटलाई फ्ल्यान्जका दुई समूहहरू बीचमा राख्नुहोस्, र भल्भ बडीको अफसेट स्थापनाको कारणले गर्दा हुने ग्यास्केटको विलक्षण एक्सट्रुसन रोक्नको लागि सबै फ्ल्यान्ज बोल्ट प्वालहरू तेर्सो रूपमा पङ्क्तिबद्ध गर्नुहोस्, जसले लामो अवधिको सञ्चालन पछि स्थानीय मध्यम चुहावट मार्ग बनाउँदछ।

3.2 दफन गरिएको पाइपलाइन विशेष स्थिर र स्टेम संरक्षण सञ्चालन

भल्भ बडी फ्ल्यान्ज पूर्ण रूपमा बोल्ट र क्रस सिमेट्रिकल टाइटनिङ अनुक्रमद्वारा बाँधिएपछि, स्तरित कम्प्याक्शनको लागि भल्भ बडीको वरिपरि ग्रेडेड बालुवा भर्नुहोस्, स्थानीय विकृति उत्पादन गर्न भल्भ शेललाई सीधा बाहिर निकाल्ने ठूला कडा पत्थरहरूलाई बेवास्ता गर्नुहोस्। विस्तारित स्टेमको बाहिरी सुरक्षात्मक आस्तीनलाई भल्भ बडीबाट ग्राउन्ड अपरेशन प्लेटफर्ममा वाटरप्रूफ एन्टी-कोरोसन कुण्डल गरिएको सामग्रीले बेर्नु आवश्यक छ, भूमिगत भूमिगत पानी र संक्षारक माटोलाई स्टेम धातुका भागहरूसँग सम्पर्क गर्नबाट रोक्दै। एउटा खोक्रो सुरक्षात्मक म्यानहोल आवरण स्टेमको भुइँको छेउमा आरक्षित गरिएको छ, जुन पछिको निरीक्षण र समायोजनको समयमा ठूलो-क्षेत्र माटो उत्खनन बिना ह्यान्डव्हील सञ्चालन गर्न सीधा खोल्न सकिन्छ।

बाक्लो इन्सुलेटेड इनडोर पाइपलाइन स्थापनाको लागि, पाइपलाइन इन्सुलेशन र्‍यापिङ स्थितिमा विस्तारित स्टेम बाहिरी व्याससँग मिल्ने ठाडो च्यानल रिजर्भ गर्नुहोस्, गियर बक्स र स्टेम एक्सपोज गरिएको खण्डको वरिपरि थर्मल इन्सुलेशन कपास बेर्नुहोस्, गियर लुब्रिकेटिङ र ग्रीसको माथिल्लो भागहरू बिग्रनबाट गर्मी जम्मा हुनबाट रोक्न। स्थापना पछि, ह्यान्डव्हीलको पूर्ण स्ट्रोक ओपनिङ र क्लोजिङ परीक्षण सञ्चालन गर्नुहोस् कि डिस्क जाम नगरी घुम्छ र कोण स्केल संकेत वास्तविक प्रवाह अवरोध अवस्थासँग मिल्दोजुल्दो छ।

• ग्यास्केट विलक्षण एक्सट्रुजन रिसाव रोक्नको लागि क्रस सममित फ्ल्यान्ज बोल्ट कसियो
• माटो क्षरण विरुद्ध विस्तारित स्टेम गाडिएको खण्डको लागि वाटरप्रूफ सुरक्षात्मक र्यापिङ
• इन्सुलेशन र्यापिङ गियरबक्सबाट बच्नको लागि स्टेमको लागि स्वतन्त्र ठाडो च्यानल आरक्षित गर्नुहोस्
• स्थापना पछि डिस्क जाम लुकेको खतरा हटाउन पूर्ण स्ट्रोक उद्घाटन-समापन परीक्षण

4. मुख्य औद्योगिक र नगरपालिका पाइपलाइन आवेदन परिदृश्यहरू

4.1 नगरपालिका भूमिगत पानी आपूर्ति र आगो सुरक्षा पाइप नेटवर्क

शहरी नगरपालिका पानी वितरण पाइपलाइनहरू र दफन फायर फाइटिंग रिंग पाइपहरू यस लम्बाइ स्टेम फ्ल्यान्ज भल्भका लागि सबैभन्दा व्यापक रूपमा लागू हुने क्षेत्रहरू हुन्। प्रायजसो मुख्य पाइपलाइन शाखाहरू सडक सतह वा हरियो बेल्ट माटो मुनि राखिएको छ, र साधारण छोटो-स्टेम भल्भ प्रत्येक पटक प्रवाह समायोजन वा पाइपलाइन कट-अफ मर्मत सम्भार गर्दा ठूलो मात्रामा सडक उत्खनन आवश्यक छ, जसले शहरी यातायात र दैनिक बासिन्दा जीवनमा ठूलो हस्तक्षेप ल्याउँछ।विस्तारित स्टेम गियर फ्ल्यान्ज बटरफ्लाइ भल्भअपरेटिङ गियर ह्यान्डव्हीललाई ग्राउन्ड इन्स्पेक्शन वेल पोजिसनहरूमा विस्तार गर्दछ, र सबै ओपनिङ, क्लोजिङ र फ्लो थ्रोटलिंग कार्यहरू सडक सतह उत्खनन र पाइपलाइन माटो ब्याकफिलिंग निर्माण कार्य बिना, इनार कभर खोलेर मात्र पूरा गर्न सकिन्छ।

आगो पम्पहरू सुरु हुँदा नगरपालिकाको आगो सुरक्षा पाइपलाइनहरूलाई तत्काल दबाव वृद्धि अन्तर्गत स्थिर सील प्रदर्शन चाहिन्छ। डबल फ्ल्यान्ज कठोर जडान र बहु-तह लोचदार सीलिंग रिंग संरचनाले मध्यम सिपाज बिना तत्काल दबाव प्रभाव सहन सक्छ। वर्म गियर सेल्फ-लकिङ संरचनाले दैनिक स्ट्यान्डबाइ अवस्थामा लामो समयसम्म भल्भलाई पूर्ण रूपमा खुला राख्न सक्छ, र पाइपलाइनको पानी प्रवाह प्रभाव कम्पनका कारण स्वचालित रूपमा बन्द हुने छैन, आपतकालीन प्रतिक्रिया अवधिहरूमा अबाधित आगो नियन्त्रण पानीको मार्ग सुनिश्चित गर्दै।

४.२ फ्याक्ट्री इन्सुलेटेड मिडियम कन्भेइङ पाइपलाइनहरू

केमिकल प्लान्ट उच्च-तापमान स्टीम, तातो तेल र रेफ्रिजेरेटेड ब्राइन पाइपलाइनहरूलाई मध्यम तापक्रम घटाउन र साइट अपरेटरहरूको लागि सतह स्क्याल्ड दुर्घटनाहरूबाट बच्न बाक्लो थर्मल इन्सुलेशन तहहरू चाहिन्छ। यदि मानक छोटो-स्टेम बटरफ्लाइ भल्भहरू अपनाइयो भने, प्रत्येक पटक प्रवाह समायोजन गर्दा भल्भको वरिपरिको इन्सुलेशन तह खोल्नै पर्छ, र नयाँ थर्मल इन्सुलेशन कपासलाई अपरेशन पछि पुन: बेर्नु आवश्यक छ, परिणामस्वरूप थर्मल इन्सुलेशन सामग्रीको बारम्बार बर्बाद र पाइपलाइनको बारम्बार तातो हानि। लामो स्टेम संरचनाले इन्सुलेशन र्यापिंग क्षेत्रबाट अपरेशन गियर बक्सलाई अलग गर्दछ, पाइपलाइन इन्सुलेशनलाई स्थानीय काटन बिना नै पूरै रूपमा बेराउन सकिन्छ, लामो समयसम्म सम्पूर्ण पाइपलाइनको पूर्ण थर्मल इन्सुलेशन प्रभाव कायम राख्दै।

ठूला स्तरको खाद्य प्रशोधन र औषधि कारखाना सफा पानी परिसंचरण पाइपलाइनहरूले विस्तारित स्टेम गियर ड्राइभको साथ यो फ्ल्यान्ज बटरफ्लाइ भल्भ चयन गर्दछ। पूर्ण स्टेनलेस स्टील सम्पर्क मध्यम भागहरू सेनेटरी उत्पादन मापदण्डहरूसँग मेल खान्छ, र गियर अपरेशन मोडले सटीक सानो-दायरा प्रवाह नियमनलाई महसुस गर्छ, जसले उत्पादन प्रशोधन स्थिरतालाई असर गर्ने तत्काल ठूलो प्रवाह उतार-चढ़ाव बिना उत्पादन उपकरणहरूद्वारा आवश्यक मध्यम प्रवाहलाई स्थिर रूपमा नियन्त्रण गर्न सक्छ।

4.3 पार्क भूमिगत वर्षाको पानी र ढल निकास पाइपलाइनहरू

क्याम्पस, औद्योगिक पार्क र आवासीय समुदायले गाडिएको वर्षाको पानी र ढल शाखाका पाइपहरू हरियो जग्गा र फुटपाथ मुनि गाडिएका छन्, छरिएका निरीक्षण इनारहरू अन्तरालमा आरक्षित छन्। भल्भको लामो स्टेम डिजाइनले यी निरीक्षण कुवाहरूको ठाडो गहिराइसँग पूर्ण रूपमा मेल खान्छ, मर्मतका कर्मचारीहरूले सञ्चालनको लागि गहिरो इनारमा नजाइकन सीधै इनारको मुखमा गियर ह्यान्डव्हीलमा पुग्न सक्छन्। डक्टाइल आइरन भल्भ बडीको इपोक्सी एन्टी-कोरोसन कोटिंगले जैविक अशुद्धताहरू भएको ढलको दीर्घकालीन क्षरणको प्रतिरोध गर्दछ, र पाइपलाइनबाट अभिन्न भल्भ विच्छेदन नगरी प्रतिस्थापन गर्न सकिने बाहिरी सिलिंग रिंग साइटमा कायम गर्न सकिन्छ।

• भल्भ समायोजनको क्रममा नगरपालिकाले गाडिएको पानीको पाइपले सडक उत्खनन कार्यलाई हटाउँछ
• इन्सुलेटेड फ्याक्ट्री पाइपलाइनहरूले थर्मल कपासलाई बारम्बार काट्ने र पुन: र्‍याप गर्नबाट जोगाउँछ
• फायर पाइपलाइन गियर सेल्फ-लकिङले पानीको प्रवाह कम्पन अन्तर्गत आकस्मिक बन्द हुनबाट रोक्छ
• सिवेज पाइप एन्टी-क्रोसन कोटिंगले दीर्घकालीन जैविक मध्यम क्षरणलाई अनुकूल गर्दछ

6. नियमित निरीक्षण र दीर्घकालीन एन्टी-कोरोसन मर्मतसम्भार दिशानिर्देशहरू

गाडिएको र इन्सुलेटेड स्थापना वातावरणले भल्भ बाहिरी कम्पोनेन्टहरूको उमेर बढाउँछ, त्यसैले मानकीकृत आवधिक निरीक्षण र मर्मत चक्रहरू पाइपलाइन सञ्चालनको क्रममा अचानक सील विफलता वा प्रसारण जामबाट बच्नको लागि विभिन्न कार्य अवस्थाहरू अनुसार तयार हुनुपर्छ।विस्तारित स्टेम गियर फ्ल्यान्ज बटरफ्लाइ भल्भविभाजन गर्न मिल्ने पहिरन भाग डिजाइन छ, अधिकांश मर्मत कार्यहरू पाइपलाइन बन्द र अभिन्न भल्भ विच्छेदन बिना साइटमा पूरा गर्न सकिन्छ, मर्मत कार्यको कारणले गर्दा पाइपलाइन प्रणाली डाउनटाइम अवधि धेरै घटाउँछ।

6.1 गियर सञ्चालन भागहरूको लागि मासिक नियमित निरीक्षण वस्तुहरू

ग्राउन्ड म्यानहोल कभर वा पाइपलाइन इन्सुलेशन आरक्षित सञ्चालन च्यानल खोल्नुहोस्, पूर्ण स्ट्रोक खोल्न र बन्द गर्नको लागि ह्यान्डव्हीललाई पछाडि घुमाउनुहोस्, घुमाउने प्रक्रियामा असामान्य अवरोध र असामान्य घर्षण आवाज छ कि छैन हेर्नुहोस्। संकेत गरिएको खोल्ने डिग्री डिस्कको वास्तविक प्रवाह अवरोध अवस्थासँग मिल्दोजुल्दो छ भनी पुष्टि गर्न गियर बक्सको कोण स्केल सूचक जाँच गर्नुहोस्। गियर बक्स खोलमा सतहको धुलो र ओसिलो माटोको दाग मेटाउनुहोस्, स्टेम प्याकिङको माथिल्लो छेउमा मध्यम सिपेज ट्रेस छ कि छैन जाँच गर्नुहोस्, र त्यसपछिको प्याकिङ प्रतिस्थापन व्यवस्थाको लागि सिपेज रकम रेकर्ड गर्नुहोस्।

भूमिगत ओसिलो निरीक्षण कुवाहरूमा स्थापित गियर बक्सहरूका लागि, सतहमा जोडिएका गाढा पानीका थोपाहरू हटाउन प्रत्येक महिना सुक्खा र्यागले बाहिरी खोललाई पुछ्नुहोस्, आल्मुनियम मिश्र धातुको खोल सतहको दीर्घकालीन ओसिलो क्षरणलाई आन्तरिक सिलिङ ग्रीस गुहामा पर्फोरेसन क्षति उत्पन्न गर्नबाट रोक्न। यदि ह्यान्डव्हील रोटेशन प्रतिरोध अघिल्लो निरीक्षण रेकर्डको तुलनामा स्पष्ट रूपमा बढ्छ भने, पूरक स्नेहन ग्रीसलाई आरक्षित ग्रीस इन्जेक्शन नोजल मार्फत गियर बक्समा इन्जेक्सन गर्न आवश्यक छ।

6.2 वार्षिक गहिरो एन्टी-कोरोसन र सील प्रतिस्थापन मर्मतसम्भार

प्रत्येक वर्ष विस्तारित स्टेम बाहिरी सुरक्षात्मक आस्तीनको पूर्ण एन्टी-कोरोसन निरीक्षण गर्नुहोस्, बाहिरी वाटरप्रूफ एन्टी-रस्ट कुण्डल गरिएको सामग्रीमा क्र्याकिंग, खस्ने र आस्तीनमा माटोको पानी छिरेको छ कि छैन भनेर जाँच गर्नुहोस्। क्षतिग्रस्त एन्टी-कोरोसन र्यापिङ पार्ट्सलाई नयाँ वाटरप्रूफ कुण्डल गरिएको सामग्रीले पुन: घाउ गर्न आवश्यक छ, र धातुको स्टेम शाफ्टसँग भूमिगत संक्षारक मध्यम सम्पर्कलाई रोक्नको लागि संयुक्त ग्यापलाई एन्टि-रस्ट सीलिङ ग्लुले बन्द गरिएको छ।

वार्षिक पाइपलाइन शटडाउन मर्मतसम्भारको समयमा फ्ल्यान्ज डिससेम्बली मार्फत भल्भ बडी भित्रको पुरानो लोचदार सील रिंग निकाल्नुहोस्, यसलाई मध्यम तापक्रम र क्षरण ग्रेडसँग मिल्ने नयाँ सील रिंगले बदल्नुहोस्। बटरफ्लाइ डिस्कको सतह स्क्र्याच र जंग डिग्री जाँच गर्नुहोस्, डिस्कको सतहमा सानातिना रस्ट स्पटहरू पालिस गर्नुहोस् र मर्मत गर्नुहोस्, र भल्भ बडीमा पुन: स्थापना गर्नु अघि पूरक एन्टी-क्रोसन कोटिंग उपचार गर्नुहोस्। सबै प्रतिस्थापित पुराना सील सामानहरू औद्योगिक फोहोर व्यवस्थापन मापदण्डहरू अनुसार अनियमित खारेज नगरी वर्गीकृत र पुन: प्रयोग गरिन्छ।

• स्क्रिन प्रसारण जाम लुकेको खतरामा मासिक पूर्ण-स्ट्रोक ह्यान्डव्हील रोटेशन परीक्षण
• समयमै सप्लिमेन्टरी गियर लुब्रिकेटिङ ग्रीस जब रोटेशन टर्क स्पष्ट रूपमा बढ्छ
• क्षतिग्रस्त स्टेम बाहिरी वाटरप्रूफ एन्टी-क्रोसन तहको वार्षिक पुन: र्‍यापिङ
• पाइपलाइन नियमित शटडाउन मर्मतसम्भारको समयमा पुरानो भित्री सील रिंग बदल्नुहोस्
