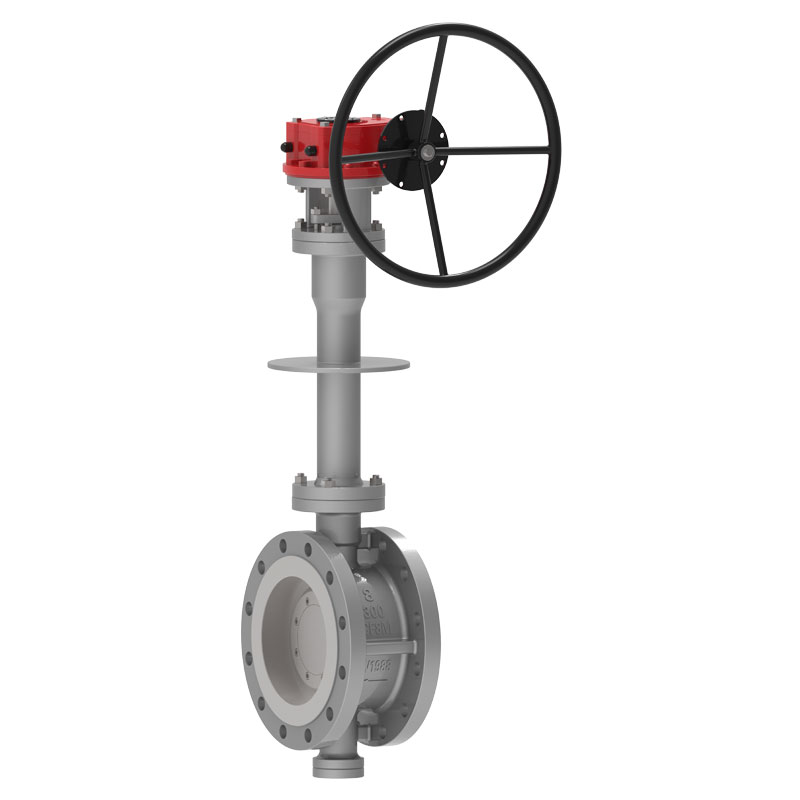

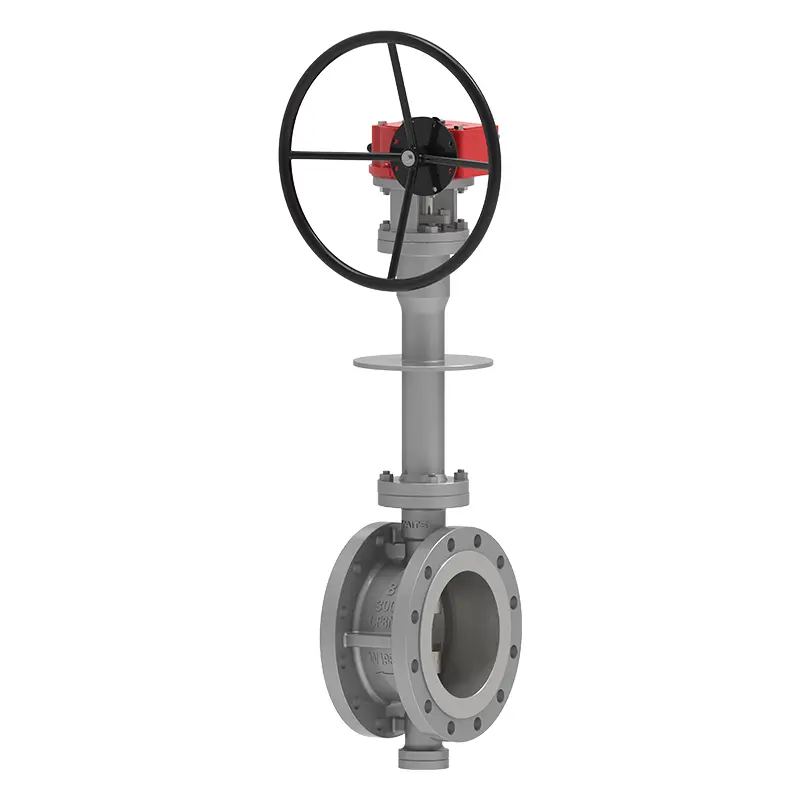

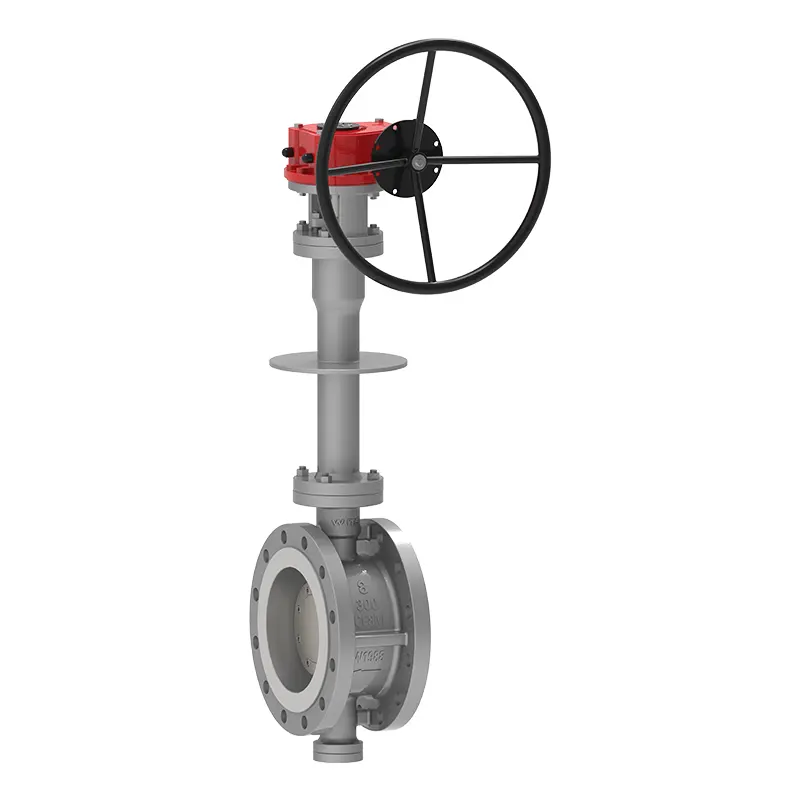

Waits द्वारा उत्पादित क्रायोजेनिक साइड एन्ट्री बटरफ्लाइ भल्भ उच्च गुणस्तरको कच्चा पदार्थबाट बनेको छ र प्रक्रियाभरि गुणस्तर नियन्त्रण गरिएको छ। यो उत्कृष्ट प्रदर्शन र उच्च लागत प्रदर्शन छ। यो भल्भले अत्यन्त कम तापक्रमलाई ह्यान्डल गर्न सक्छ र थप जटिल काम गर्ने अवस्थाहरूको लागि उपयुक्त छ। हामीसँग भल्भ निर्माणमा 30 वर्षको अनुभव छ र हामी अग्रगामी र नवीन रहन्छौं। हामी अधिक ग्राहकहरु संग दीर्घकालीन सहयोग को आशा छ।
क्रायोजेनिक साइड एन्ट्री बटरफ्लाइ भल्भ एक लामो जीवन, ऊर्जा-बचत पुतली भल्भ हो जुन वेट्स द्वारा नयाँ विकसित गरिएको छ। यसमा भल्भ बडी, बटरफ्लाइ प्लेट, सीलिङ रिङ, ट्रान्समिशन मेकानिज्म र अन्य मुख्य कम्पोनेन्टहरू हुन्छन्। यसको संरचनाले दुई-आयामी वा तीन-आयामी विलक्षण सिद्धान्त डिजाइनलाई अपनाउछ, र लोचदार सिल वा कडा र नरम बहु-स्तर सीलसँग मिल्दो नयाँ प्रविधि लागू गर्दछ, जसले बटरफ्लाइ भल्भ सञ्चालनमा हुँदा टर्क कम गर्दछ, थप प्रयास र ऊर्जा बचत गर्दछ। यस्तो डिजाइन र प्रक्रिया चयनले समग्र जंग प्रतिरोध, उच्च तापक्रम प्रतिरोध र बटरफ्लाइ भल्भको पहिरन प्रतिरोध सुनिश्चित गर्न सक्छ।
कार्यान्वयन मानकहरू
डिजाइन मापदण्डहरू | API 609, EN 593, GB/T 24925 |
Flange मापदण्डहरू | ASME B16.25 (BW) |
फायरप्रूफ डिजाइन | API 607, API 6FA |
जडान विधिहरू | BW, RF |
सामान्य तापमान परीक्षण स्वीकृति | API 598, ANSI/FCI 70-2, EN 12266, ISO 5208 |
कम तापमान परीक्षण स्वीकृति | GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200 |
संरचनात्मक लम्बाइ | API 609, ASME B16.10, EN 558, ISO 5752 |
दबाव र तापमान स्तर | ASME B16.34, |
कम रिसाव मानकहरू | ISO 15848-1, API 622 |
विरोधी जंग डिजाइन | NACE MR 0103, NACE MR 0175 |
आवेदन
साइज | NPS3 ~ NPS52 DN80 ~ DN1300 |
दबाव दायरा | CL150~CL1500 PN6~ PN250 |
तापमान दायरा | -196°C ~ +120°C |
आवेदन दायरा | |
ड्राइभ मोड | म्यानुअल, वायवीय, इलेक्ट्रिक |
वाल्व शरीर | A351 CF3, CF8, CF3M, CF8M आदि। |
भल्भ प्लेट | A351 CF3, CF8, CF3M, CF8M आदि। |
वाल्व सीट | स्टेनलेस स्टील + STL; स्टेनलेस स्टील + ग्रेफाइट |
वाल्व स्टेम | XM-19, Gr660 Ty2/HT |
प्रदर्शन सुविधाहरू
1. क्रायोजेनिक साइड एन्ट्री बटरफ्लाइ भल्भले डबल बेभल र सानो सनकी डिजाइन अपनाउछ: टोकक अग्रणी घरेलु स्तरमा पुग्छ (साथीहरूको 40% ~ 60%), र मिल्दो इलेक्ट्रिक र वायमेटिक मूल्यहरू धेरै फाइदाजनक छन्;
2. भल्भ सीट र सील रिंग मर्मत कम्पार्टमेन्ट डिजाइनको साथ अनलाइन प्रतिस्थापन गर्न सकिन्छ: भल्भ सीट र सील रिंग अलग गरिएको छ, र सजिलो मर्मत र प्रतिस्थापनको लागि भल्भमा निरीक्षण पोर्ट छ।
3. भल्भ प्लेट र भल्भ स्टेमको माथिल्लो र तल्लो डबल कुञ्जीहरूले यो सुनिश्चित गर्न सक्छ कि यो कम तापक्रममा अड्किने छैन, र एकै समयमा API 609 एन्टी-फ्लाइङ डिजाइनलाई भेट्नुहोस्;
4. भल्भको टर्क सानो छ: सील गर्ने सतह शून्य पहिरनको नजिक छ, जसले भल्भको सेवा जीवन विस्तार गर्दछ;
5. यसमा अनुप्रयोगहरूको विस्तृत दायरा छ र एलएनजी, प्रोपाइलिन, र इथिलीन जस्ता अल्ट्रा-कम तापक्रम यन्त्रहरूको लागि प्रयोग गर्न सकिन्छ;
6. राम्रो सील प्रदर्शन: सामान्य तापक्रममा चुहावट API598 हो, र कम तापक्रममा चुहावट BS6364 को 1/3 हो। कम तापमानमा BS6364 को सकारात्मक र उल्टो सील आवश्यकताहरू पूरा गर्नुहोस्;
7. भल्भ बडी र भल्भ सिट अलग-अलग कम्पोनेन्टहरू हुन्: भल्भ सिट र सील रिङ काम गर्ने अवस्थाहरू पूरा गर्न विभिन्न सामग्रीबाट बनाइन्छ;
8. तीन विलक्षणताहरू: शाफ्टको केन्द्र रेखा सील सतहको केन्द्र रेखाबाट विचलित हुन्छ, शाफ्टको केन्द्र रेखा पाइपलाइनको केन्द्र रेखाबाट अलिकति विचलित हुन्छ, र भल्भ बडी सील सतहको केन्द्र रेखा (तिरोकार कोन) ) पाइपलाइनको केन्द्र रेखाको साथ एक कोणीय स्थिति बनाउँछ;
