Trunnion बल भल्भ

प्रतीक्षा भल्भ, यसको पूर्ण उत्पादन लाइनको साथ, तपाईंलाई ट्रुनियन बल भल्भ उत्पादनहरू प्रदान गर्न सक्छ। हामीसँग भल्भ डिजाइन र निर्माणमा समृद्ध अनुभव छ, उत्पादनको गुणस्तर र सम्बन्धित सेवाहरू, अधिमान्य उत्पादन मूल्यहरू र समयमै डेलिभरीमा जोड दिँदै। हामी विभिन्न एप्लिकेसनहरूलाई पूर्ण रूपमा विचार गर्छौं र API6D/ISO17292/BS5351, आदि जस्ता विभिन्न उत्पादन मापदण्डहरू अपनाउछौं।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Trunnion बल भल्भ एक स्टील बल भल्भ हो, जुन डिजाइन र प्रयोग मा प्रदर्शन र समग्र जीवन को पूर्ण विचार संग निर्मित छ। भल्भ बडी उच्च-गुणस्तरको सामग्रीको साथ नक्कली छ, बल स्थापना गरिएको छ, र बीचको फ्ल्यान्ज र घाँटी बोल्ट गरिएको छ। भल्भ सीट अपस्ट्रीम र डाउनस्ट्रीम एकल पिस्टन प्रभाव, DBB प्रकार्य हो। एकै समयमा, भल्भ सीट र बल बीच सील लागि तीन संरचनाहरू छन्:

1. परम्परागत नरम सील संरचना;

2. त्रिकोणीय रिंग सील संरचना;

3. कडा सील संरचना।

कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flange मापदण्डहरू	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
जडान विधिहरू	RF, RTJ, BW
Testing and acceptance	API598, API 6D, BS12569;
संरचनात्मक लम्बाइ	ASME B16.10, BS 558, BS12982, ISO 5752;
दबाव र तापमान स्तर	ASME B16.34,
आगो सुरक्षा आवश्यकताहरू	API6FA API607
कम रिसाव मानकहरू	ISO 15848-1, API 622
विरोधी जंग डिजाइन	NACE MR 0103, NACE MR 0175

आवेदन

साइज	NPS 1” ~ 60” DN25~DN1500
दबाव दायरा	Class150~ 2500 PN10-PN420
तापमान दायरा	；-196℃ ~ +260℃
आवेदन दायरा	धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइभ मोड	टर्बाइन, वायमेटिक, इलेक्ट्रिक
वाल्व शरीर	फोर्जिंग्स: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, मोनेल, कास्टिङ्स: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
बल	क्षेत्र: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
भल्भ सीट समर्थन रिंग	सिट समर्थन घण्टी: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
वाल्व सीट सम्मिलित गर्नुहोस्	PTFE, RPTFE, नायलॉन, Devlon, PEEK
वाल्व स्टेम	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

प्रदर्शन सुविधाहरू

1. भल्भ स्टेम अनुचित सञ्चालनको कारण भल्भ बडीबाट बाहिर निस्कनबाट भल्भ स्टेमलाई रोक्न डिजाइन गरिएको हो।
2. ट्रुनियन बल भल्भसँग फायरप्रूफ र एन्टि-स्टेटिक उपकरण छ।
3. आपतकालीन सील ग्रीस इन्जेक्सन पोर्टहरू भल्भ सीट सील र भल्भ स्टेम सीलमा डिजाइन गरिएको छ। सामान्य सील सील ग्रीसमा भर पर्दैन। जब सील सतह क्षतिग्रस्त हुन्छ र चुहावट निम्त्याउँछ, सील ग्रीस आपतकालीन मर्मतको लागि इंजेक्शन गर्न सकिन्छ। प्रत्येक ग्रीस इंजेक्शन पोर्ट एक ग्रीस इंजेक्शन भल्भ र एम्बेडेड एकतर्फी भल्भ संग सुसज्जित छ।
4. A drain valve is installed at the lowest position of the valve body to vent and drain the valve cavity; a vent valve is installed on the upper part of the valve body to vent and clean the valve cavity online. The drain valve and vent valve can be isolation valves or special discharge joints to ensure safety, reliability and convenience.
5. यो जडान प्लेटले सुसज्जित छ जसले ह्यान्डलहरू, वर्म गियरहरू, इलेक्ट्रिक, वायमेटिक, ग्यास-तरल लिङ्केज, इलेक्ट्रो-हाइड्रोलिक लिंकेज, इत्यादि सहित विभिन्न ड्राइभ उपकरणहरू मिलाउन सक्छ।
6. वेल्डेड छेउ भएको भल्भले प्रयोगकर्ताको पाइपलाइन सामग्री ग्रेड अनुसार भल्भ अन्त्य सामग्री (संक्रमण खण्ड) समायोजन गर्न सक्छ ताकि सामग्रीको बलको अनुकूलनता र वेल्डेबिलिटी सुनिश्चित गर्न सकिन्छ। दुबै छेउमा आस्तीन भएका भल्भहरूका लागि, आस्तीनको लम्बाइले साइटमा वेल्डिङ कार्यहरूले सिल गर्ने सामग्रीहरूलाई असर गर्दैन भनेर सुनिश्चित गर्न सक्छ।
7. दफन डिजाइन। गाडिएका भल्भहरूका लागि, भल्भ स्टेमलाई जमिन माथिको कार्यहरू सहज बनाउन परियोजनाको आवश्यकता अनुसार लम्बाइन्छ, र सम्बन्धित ग्रीस इन्जेक्सन, ढल निकासी र भेन्टिङ्ग उपकरणहरू पाइपबाट जमिनमा विस्तार गरिन्छ। गाडिएको र उठाइएको भल्भको उचाइ ग्राहक द्वारा प्रदान गरिएको छ।

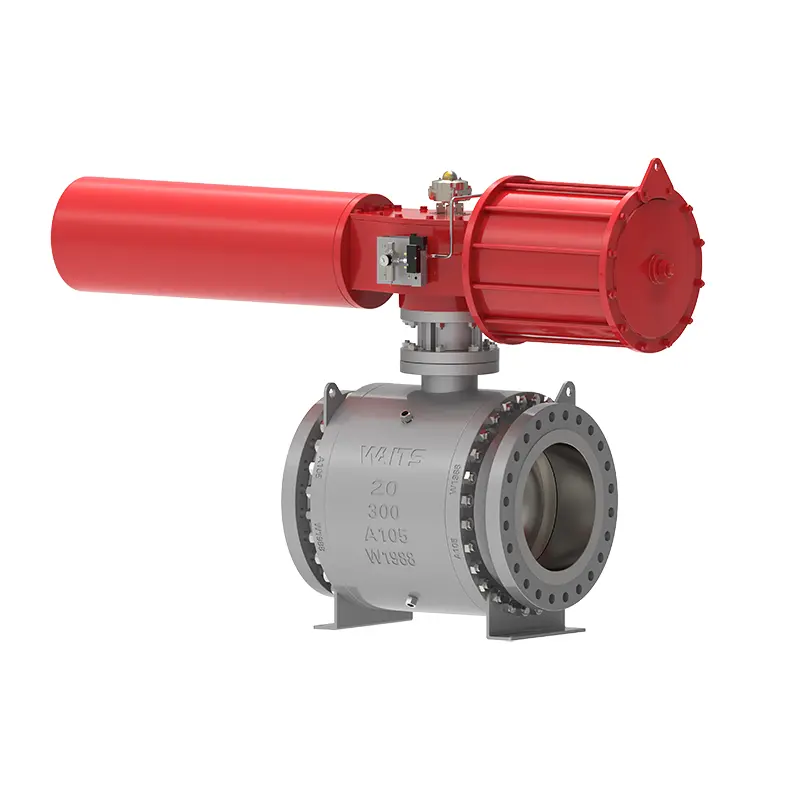

Trunnion Ball Valve
