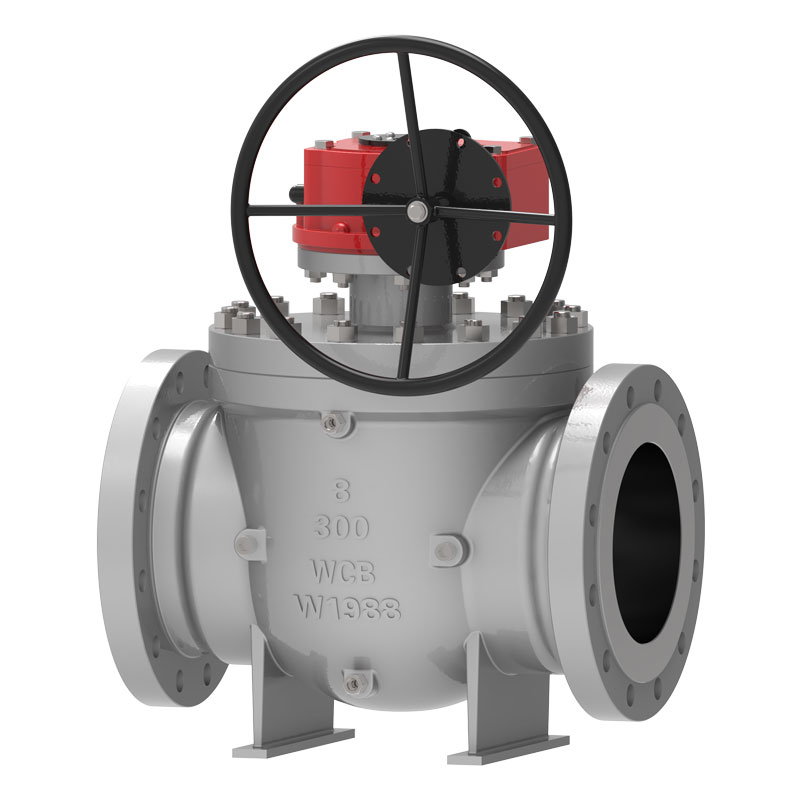

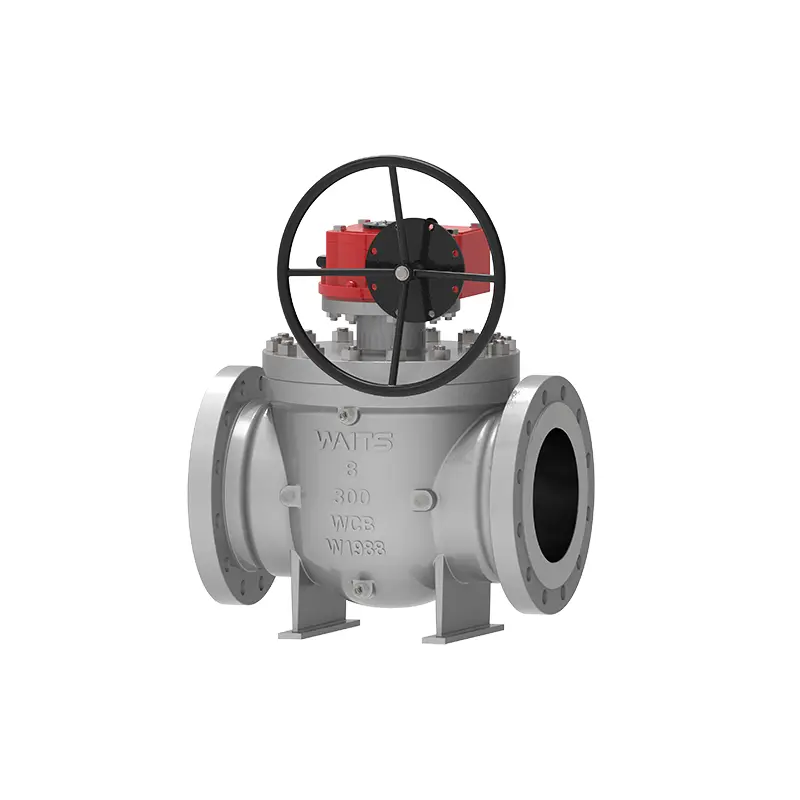

शीर्ष प्रविष्टि बल भल्भ

Waits is a large valve manufacturer and supplier. Its complete production line can produce high-quality top entry ball valves. This ball valve is designed, produced and inspected in strict accordance with API standards. The driving method can provide customers with a lot of solutions. We have more than one production base, and our delivery capacity is very reliable, which is deeply loved by new and old customers.

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Top entry ball valve is mainly used in pipelines and industrial systems. On the basis of traditional full-bore ball valve, it has the advantages of online maintenance and reduced leakage. The operation method can be manual, gearbox, pneumatic, electric, gas-liquid linkage, electro-hydraulic linkage, etc.

कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू	API 608, API 6D, ASME B16.34
Flange मापदण्डहरू	ASME B 16.5, ASME B16.47, ASME B16.25,
जडान विधिहरू	RF, RTJ, BW
परीक्षण र स्वीकृति	API598, API 6D,
संरचनात्मक लम्बाइ	API 6D, ASME B16.10
दबाव र तापमान स्तर	ASME B16.34,
आगो सुरक्षा आवश्यकताहरू	API6FA API607
कम रिसाव मानकहरू	ISO 15848-1, API 622
विरोधी जंग डिजाइन	NACE MR 0103, NACE MR 0175

आवेदन

साइज	NPS1-1/2″~ 60”DN40~DN1500
दबाव दायरा	Class150~ 2500 PN10-PN420
तापमान दायरा	；-60*C ~ +260°C
आवेदन दायरा	पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, प्रकाश उद्योग, पावर स्टेशन, शहरी निर्माण पानी आपूर्ति, कम तापक्रम काम गर्ने अवस्था, र लामो दूरीको पाइपलाइनहरू जस्तै तेल, ग्याँस र प्राकृतिक ग्याँस।
ड्राइभ मोड	टर्बाइन, वायमेटिक, इलेक्ट्रिक
Valve body	फोर्जिंग्स: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, मोनेल, कास्टिङ्स: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
बल	क्षेत्र: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
भल्भ सीट समर्थन रिंग	सिट समर्थन घण्टी: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
वाल्व सीट सम्मिलित गर्नुहोस्	PTFE, RPTFE, Nylon, Devlon, PEEK
वाल्व स्टेम	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

प्रदर्शन सुविधाहरू

1. शीर्ष प्रविष्टि बल भल्भ र साधारण भल्भ बीचको सबैभन्दा ठूलो भिन्नता यो हो कि यसलाई पाइपलाइनबाट भल्भलाई डिसेम्बल नगरिकन अनलाइन कायम गर्न सकिन्छ, जसले मर्मत लागत घटाउँछ र सेवा जीवनलाई लम्ब्याउँछ। यसले वेल्डेड अन्त संरचना अपनाउछ र पाइपलाइनमा स्थापित छ, जुन पाइपलाइन तनावबाट प्रभावित हुँदैन र सील विश्वसनीयता सुनिश्चित गर्दछ।
2. भल्भ सिट सिलमा भल्भ सिट, भल्भ सिट रिङ र अन्य कम्पोनेन्टहरू समावेश छन्। भल्भ सीट रिंग अक्षीय स्थितिमा स्वतन्त्र रूपमा तैरन सक्छ। प्रीलोड वसन्त मार्फत, भल्भ सीट शून्य दबाव र कम दबाव अवस्था अन्तर्गत बन्द गर्न सकिन्छ। यो डिजाइन काम दबाव र उच्च दबाव अवस्था अन्तर्गत भल्भ बन्द गर्ने क्षमता हासिल गर्न प्रयोग गरिन्छ। भल्भ सिट रिङको बाहिरी भागमा, भल्भ सिट र भल्भ बडी बीचको सील सुनिश्चित गर्न हामी ओ-रिंगहरू र लोचदार घण्टीहरू घुसाउँछौं। जब विस्तारित ग्रेफाइटको प्रयोगको साइटमा आगो हुन्छ, सील प्रदर्शन पनि कायम राख्न सकिन्छ। 3. जब क्षतिको कारणले भल्भ सीट र भल्भ स्टेम सील चुहावट हुन्छ, ग्रीस इन्जेक्सन भल्भद्वारा इन्जेक्ट गरिएको सील ग्रीसले आपतकालीन सीलको प्रभाव प्राप्त गर्न सक्छ। जब भल्भ सामान्य काम गर्ने अवस्थामा हुन्छ, ग्रीसलाई ग्रीस इन्जेक्सन भल्भ मार्फत इन्जेक्सन गर्न सकिन्छ भल्भको स्टेम र बल सतहलाई लुब्रिकेट गर्न, खोल्ने र बन्द गर्ने कार्यलाई थप लचिलो बनाउन।
4. For valves installed underground, the valve stem of the valve can be lengthened as needed, and the size can be as required by customers. All sewage pipes, exhaust pipes and emergency grease injection devices are lengthened accordingly, and other related pipelines are close to the lengthened part of the valve. The sewage valve, vent valve and grease injection valve are connected to the ground for installation, so as to facilitate regular maintenance of the main valve.
5. The upper and lower valve stems are designed for anti-static according to API6D and ISO17292 standards.
6. When a single piston valve seat is used upstream and a double piston valve seat is used downstream, the valve has a double blocking function and can cut off the media from upstream and downstream at the same time. When the mass retained in the valve cavity is abnormally pressurized due to temperature increase, the valve seat can automatically release the pressure (discharge to the upstream side).
7. शीर्ष प्रविष्टि बल भल्भको बल फिक्स गरिएको छ, र सतह जमीन, पालिश र कडा छ। घर्षण र काम गर्ने टर्क कम गर्न बल र भल्भ स्टेमको बीचमा स्लाइडिङ बियरिङ स्थापना गरिएको छ।
8. The connecting flange between the valve and the actuator complies with ISO 5211 standards, which is easier to adapt and interchange.
