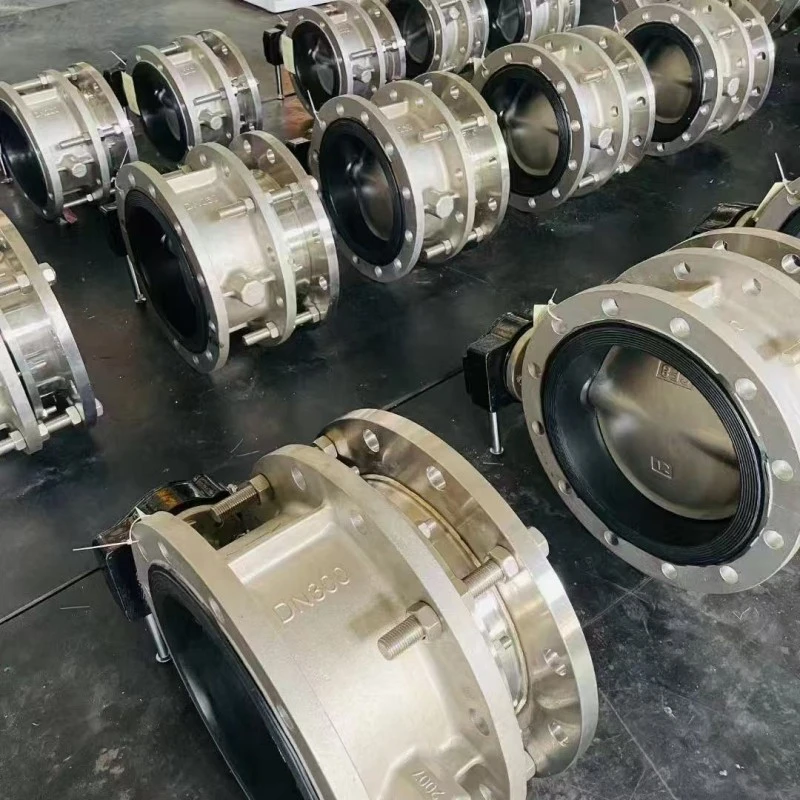

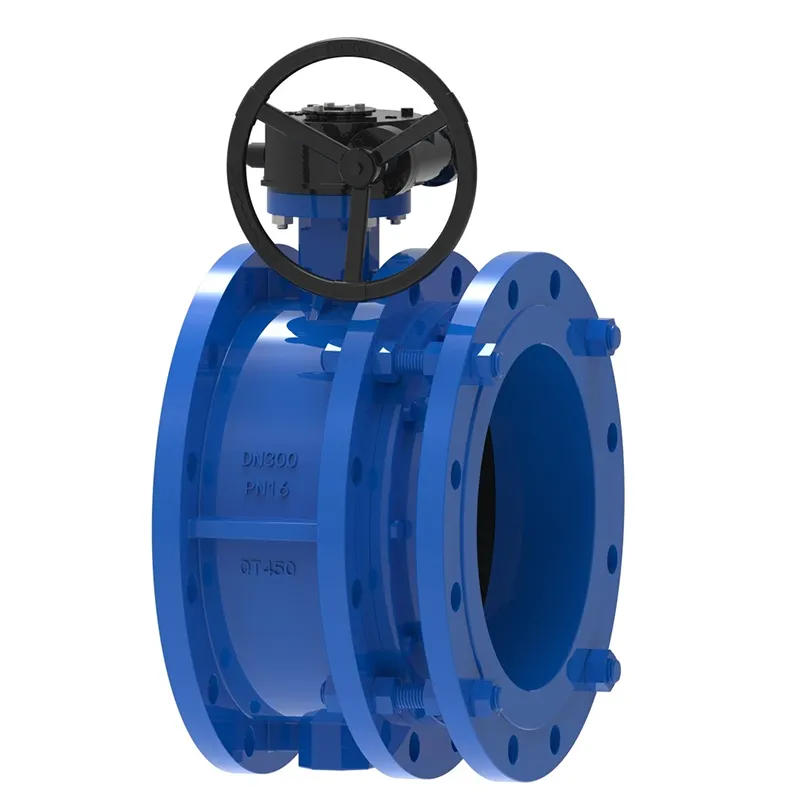

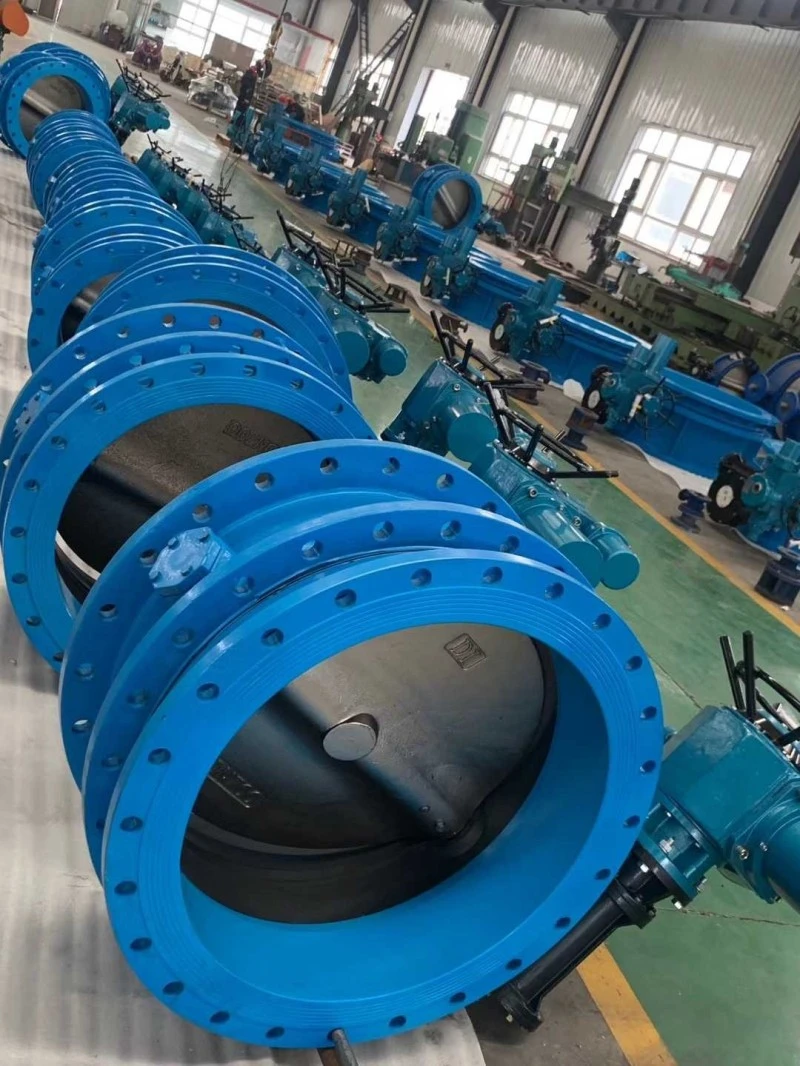

विस्तार संयुक्त केन्द्रित पुतली भल्भ

उन्नत टेलिस्कोपिक कन्सेन्ट्रिक बटरफ्लाइ भल्भको बटरफ्लाइ प्लेट पाइपलाइनको व्यास दिशामा स्थापना गरिएको छ। टेलिस्कोपिक बटरफ्लाइ भल्भ बडीको बेलनाकार च्यानलमा, डिस्क आकारको पुतली प्लेट ० ° र ९० ° बीचको घुमाउने कोणको साथ अक्षको वरिपरि घुम्छ। 90 ° मा घुमाउँदा, भल्भ पूर्ण रूपमा खुला छ। तापक्रम ≤ 80 ℃ को लागि उपयुक्त, पेट्रोलियम, रसायन, खाना, औषधि, कपडा, पेपरमेकिंग, पावर, पानी आपूर्ति र ड्रेनेज, ग्यास पाइपलाइनहरूमा प्रवाह, अवरोध मिडिया, र पाइपलाइन थर्मल विस्तार र संकुचनको लागि क्षतिपूर्ति गर्न प्रयोग गरिन्छ।

फाइदाहरू:

टेलिस्कोपिक कन्सेन्ट्रिक बटरफ्लाइ भल्भ (एक निश्चित लम्बाइको दायरा भित्र विस्तार गर्न सक्ने संरचनाको साथ) ले भल्भलाई छुट्याउन सजिलो मात्र गर्दैन, तर पाइपलाइनको तनावलाई पनि कम गर्छ र भल्भलाई बचाउँछ। एकै समयमा, यसले बटरफ्लाइ भल्भ र विस्तार जोडहरूको स्थापना विधिलाई पनि कम्प्रेस गर्दछ, ठाउँलाई थप कम्प्याक्ट बनाउँछ। सामान्यतया, यी प्रकारका भल्भहरूलाई विशेष मर्मत आवश्यक पर्दैन र केवल चुहावट र अलगावका लागि विस्तार र संकुचन भागहरूको नियमित अवलोकन आवश्यक पर्दछ।

टेलिस्कोपिक कन्सेन्ट्रिक बटरफ्लाइ भल्भको स्थापना विधिमा धेरै फाइदाहरू छन्, केवल विस्तार संयुक्त विच्छेदन गर्न आवश्यक छ, जसले धेरै मर्मत ठाउँ बचत गर्दछ र भल्भ मुक्त मर्मतसम्भार प्राप्त गर्दछ (पुतली भल्भहरू भारी छन्, विस्तार जोडहरू हल्का छन्, र श्रम तीव्रता कम छ)।

स्थापना सावधानी:

1. पाइपलाइन निर्माण स्थलमा पृथक विस्तार फ्ल्याङ्गहरू सहित बटरफ्लाइ भल्भहरू भत्काउन कडा रूपमा निषेध गरिएको छ; साइटमा टेलिस्कोपिक बटरफ्लाइ भल्भलाई बारम्बार लम्ब्याउन वा छोटो बनाउन कडाइका साथ निषेध गरिएको छ।

2. विस्तार भल्भको दुबै छेउमा रहेका पाइपहरू केन्द्रित हुनुपर्छ, र पाइपहरूमा दुईवटा फ्ल्यान्ज सतहहरू समानान्तर हुनुपर्छ;

3. फ्ल्यान्ज फिक्सिङ बोल्टहरू सममित रूपमा कडा हुनुपर्छ, र फ्ल्यान्ज फिक्सिङ बोल्टलाई एक छेउमा बल प्रयोग गरेर कस्नु हुँदैन;

4. विस्तार पाइप भल्भ पछि स्थापित छ;

5. विस्तार भल्भको विस्तार भाग पाइपलाइनको कुनामा वा अन्त्यमा स्थापित गरिनु हुँदैन।

6. विस्तार फ्ल्यान्ज बटरफ्लाइ भल्भ स्थापना गर्नु अघि समतल राखिएको हुनुपर्छ र इच्छा अनुसार बम्प गर्नु हुँदैन;

7. टेलिस्कोपिक कन्सेन्ट्रिक बटरफ्लाइ भल्भको संरचनात्मक लम्बाइ कारखानामा न्यूनतम लम्बाइ हो र स्थापनाको समयमा स्थापना लम्बाइ (अर्थात डिजाइन लम्बाइ) मा तानिन्छ;

जब पाइपलाइनहरू बीचको लम्बाइ विस्तार बटरफ्लाइ भल्भको स्थापना लम्बाइ भन्दा बढी हुन्छ, कृपया पाइपलाइन स्पेसिङ समायोजन गर्नुहोस् र यसलाई क्षति नहोस् भनेर विस्तार भल्भलाई जबरजस्ती तान्नुहोस्;

9. टेलिस्कोपिक कन्सेन्ट्रिक बटरफ्लाइ भल्भको बटरफ्लाइ भल्भ कुनै पनि स्थितिमा स्थापना गर्न सकिन्छ। तापक्रम क्षतिपूर्तिको लागि प्रयोग गर्दा, पाइपलाइन स्थापना पूरा भएपछि, विस्तार भल्भ विस्तार पाइपलाई बाहिर निकाल्नबाट रोक्न पाइपलाइन अक्षको दुवै छेउमा कोष्ठकहरू स्थापना गर्नुपर्छ। कोष्ठक को समर्थन बल निम्न सूत्र अनुसार गणना गरिएको छ, र यो कडाईका साथ अपरेशन को समयमा कोष्ठक हटाउन निषेध गरिएको छ;

कसरी छनौट गर्ने:

टेलिस्कोपिक कन्सेन्ट्रिक बटरफ्लाइ भल्भको संरचनात्मक रूपलाई दुई प्रकारमा विभाजन गरिएको छ: कन्सेन्ट्रिक टेलिस्कोपिक बटरफ्लाइ भल्भ र सनकी टेलिस्कोपिक बटरफ्लाइ भल्भ। बिभिन्न अपरेटिङ मेकानिजम अनुसार, यसलाई वर्म गियर संचालित टेलिस्कोपिक बटरफ्लाइ भल्भ, वायमेटिक टेलिस्कोपिक बटरफ्लाइ भल्भ र बिजुली टेलिस्कोपिक बटरफ्लाइ भल्भमा विभाजन गर्न सकिन्छ।

विभिन्न सील सामग्री अनुसार, यो नरम सील टेलिस्कोपिक पुतली भल्भ र धातु कडा सील टेलिस्कोपिक पुतली भल्भ मा विभाजित छ।

टेलिस्कोपिक केन्द्रित बटरफ्लाइ भल्भहरू सामान्यतया T>80 ℃ तापमान भएका सफा पानी पाइपलाइनहरूको लागि प्रयोग गरिन्छ, र पाइपलाइनहरू गैर संक्षारक हुन्छन्। कडा सील गरिएको टेलिस्कोपिक बटरफ्लाइ भल्भहरू सामान्यतया T> 425 ℃ तापमानको साथ स्टीम ताप स्थानान्तरण पाइपलाइनहरूमा प्रयोग गरिन्छ। तसर्थ, टेलिस्कोपिक बटरफ्लाइ भल्भ छनौट गर्दा, सही छनोट गर्नको लागि मध्यम, तापक्रम, दबाब, आदि स्पष्ट गर्न आवश्यक छ।
