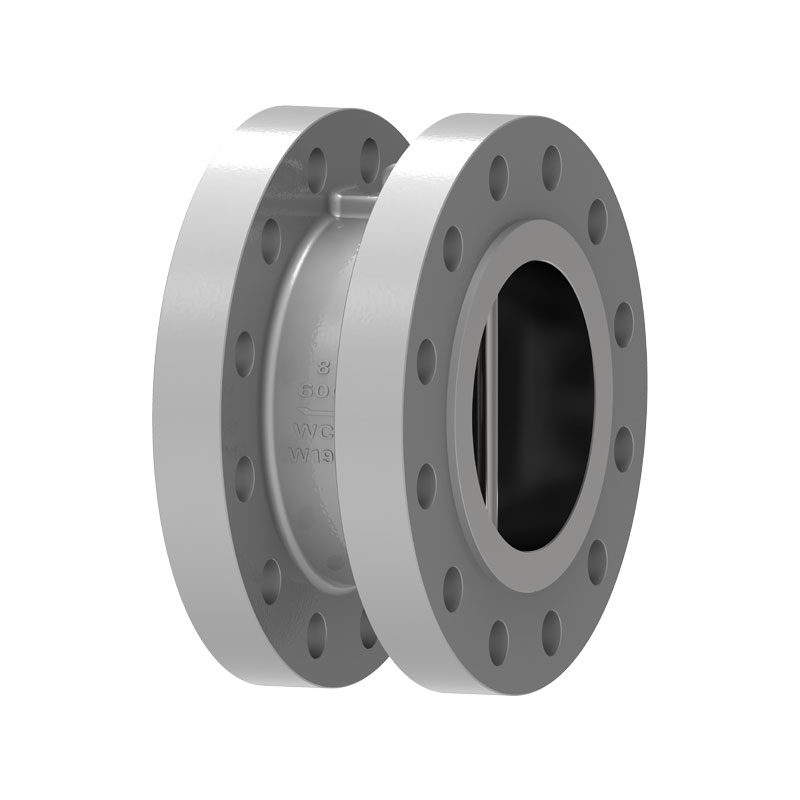

डुअल प्लेट चेक भल्भ
  • डुअल प्लेट चेक भल्भडुअल प्लेट चेक भल्भ

डुअल प्लेट चेक भल्भ

एक पेशेवर भल्भ निर्माताको रूपमा, वेट्सले विभिन्न ग्राहकहरूको आवश्यकताहरू पूरा गर्न अनुकूलित डुअल प्लेट चेक भल्भको उत्पादनलाई समर्थन गर्न सक्छ। सीलको सन्दर्भमा, यो चेक भल्भ रबर, PTFE, र शरीर जस्ता विभिन्न रूपहरूमा हुन सक्छ। अनुकूलनले ग्राहकको आवश्यकता अनुसार API/DIN/JIS जस्ता विभिन्न स्तरहरू पूरा गर्न सक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

डुअल प्लेट चेक भल्भको बटरफ्लाइ प्लेट दुई अर्धवृत्त छ, र वसन्त-लोड भल्भ डिस्क केन्द्रीय ठाडो पिनमा निलम्बित छ। जब भल्भ खोलिन्छ, तरल पदार्थको संयुक्त बल भल्भ डिस्क सील सतहको केन्द्रमा हुन्छ, र वसन्त समर्थन बलको कार्यको बिन्दु भल्भ डिस्क सतहको केन्द्रमा हुन्छ, ताकि भल्भको जरा डिस्क पहिले खुल्छ, यसैले पुरानो पारम्परिक भल्भको भल्भ डिस्क खोल्दा हुने सील सतहको पहिरनबाट बच्न, र प्रभावकारी रूपमा सुधार गर्दै। स्थायित्व।
जब प्रवाह दर सुस्त हुन्छ, टोर्सन स्प्रिंग प्रतिक्रिया बलको कार्य अन्तर्गत, भल्भ डिस्क बिस्तारै भल्भ सीटमा पुग्छ, र दोहोरो प्लेट चेक भल्भ ढिलो बन्द हुने चरणमा प्रवेश गर्दछ। जब तरल पदार्थ फिर्ता हुन्छ, भल्भ डिस्क बल र टोर्सन स्प्रिंग प्रतिक्रिया बलको संयुक्त कार्यले भल्भ डिस्कको बन्द हुने क्रम बढाउँछ, छिटो बन्द हुने चरणमा प्रवेश गर्दछ। यसले पानी हथौडाको प्रभावलाई प्रभावकारी रूपमा कम गर्छ र पानी हथौडाको हानि कम गर्छ। बन्द गर्दा, स्प्रिङ फोर्स पोइन्टको कार्यले भल्भ डिस्कको माथिल्लो भागलाई पहिले बन्द गर्छ, भल्भ डिस्क रूटलाई काट्नबाट रोक्छ।


कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू API594, API6D, ASME B16.34
Flange मापदण्डहरू ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1।
जडान विधिहरू वेफर प्रकार, फ्ल्यान्ज प्रकार, लग टाइप,
परीक्षण र स्वीकृति API598, API 6D,
संरचनात्मक लम्बाइ API594, API6D, DIN3202
दबाव र तापमान स्तर ASME B16.34, DIN2401
विरोधी जंग डिजाइन NACE MR 0103, NACE MR 0175.ISO15156


आवेदन

साइज NPS 2"~ NPS 60" DN50 ~ DN1500
दबाव दायरा CL150 ~ CL2500 PN10 ~ PN420
तापमान दायरा ;-196°C ~ +600°C
आवेदन दायरा यो पानी, स्टीम तेल, नाइट्रिक एसिड, एसिटिक एसिड, बलियो अक्सिडाइजिंग मिडिया, आदि जस्तै विभिन्न मिडिया लागि उपयुक्त छ।
वाल्व शरीर फोर्जिंग्स: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, मोनेल,
कास्टिङ्स: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
भल्भ प्लेट फोर्जिंग्स: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, मोनेल,
कास्टिङ्स: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
वाल्व सीट शारीरिक सामग्री, 13CR, स्टेनलेस स्टील 304/316, मोनेल, सिमेन्ट कार्बाइड, मिश्र धातु 20, तामा मिश्र धातु, आदि।
वाल्व स्टेम A182 F6a, 17-4PH, F304 F316, F51, ...


प्रदर्शन सुविधाहरू

1. डुअल प्लेट चेक भल्भ भल्भ बडी, भल्भ डिस्क, भल्भ शाफ्ट र स्प्रिङ इत्यादि मिलेर बनेको छ। यसले क्ल्याम्प-प्रकार जडान र कम्प्याक्ट संरचना अपनाउछ।
2. बटरफ्लाइ प्लेट दुई अर्धवृत्त छ, र वसन्त जबर्जस्ती रिसेट को लागी प्रयोग गरिन्छ। सील सतह पहिरन-प्रतिरोधी सामग्री संग वेल्डेड वा रबर संग लाइन गर्न सकिन्छ। यो प्रयोग र भरपर्दो सील को एक विस्तृत श्रृंखला छ।
3. भल्भ डिस्कको बन्द हुने स्ट्रोक छोटो छ, र यो वसन्त-लोड गरिएको छ, छिटो बन्द गतिको साथ, जसले पानी हथौडा घटना घटाउन सक्छ।
4. यो सीमित स्थापना स्थान संग अवसरहरु को लागी उपयुक्त छ, र तेर्सो वा ठाडो पाइपलाइनहरु को लागी प्रयोग गर्न सकिन्छ।
5. यो विभिन्न माध्यमहरूमा लागू गर्न सकिन्छ जस्तै पानी, स्टीम तेल, नाइट्रिक एसिड, एसिटिक एसिड, बलियो अक्सिडाइजिंग माध्यम, आदि।

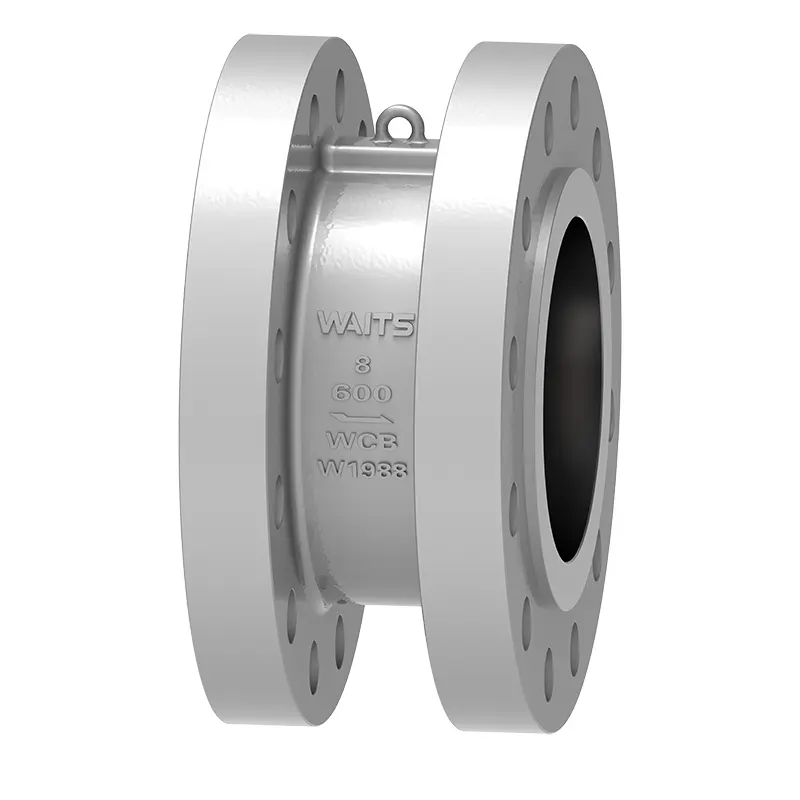

Dual Plate Check Valve
