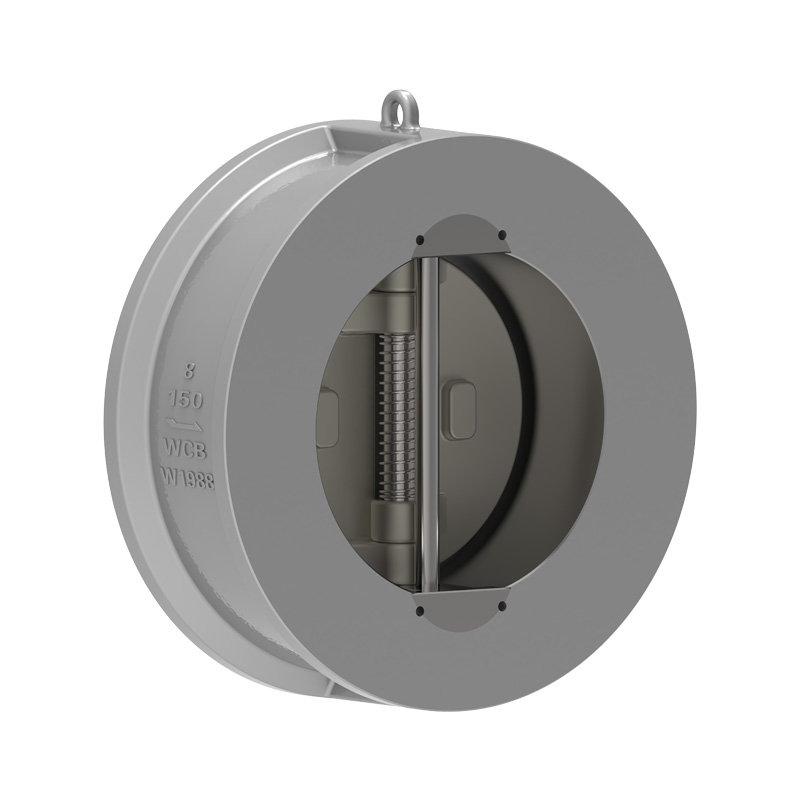

सफ्ट सिल डुअल प्लेट चेक भल्भ
  • सफ्ट सिल डुअल प्लेट चेक भल्भसफ्ट सिल डुअल प्लेट चेक भल्भ

सफ्ट सिल डुअल प्लेट चेक भल्भ

तपाईं Waits द्वारा निर्मित नरम सिल डुअल प्लेट चेक भल्भ छनौट गर्न आश्वस्त हुन सक्नुहुन्छ। एक पूर्ण उत्पादन लाइन संग एक भल्भ आपूर्तिकर्ता को रूप मा, हाम्रो उत्पादनहरु अत्यधिक अनुकूलन योग्य छन्। सीलको सन्दर्भमा, हामीसँग एनबीआर, ईपीडीएम, हाइपलोन, एफकेएम, आदि जस्ता विभिन्न प्रकारका सील फारमहरू हुन सक्छ, जुन तपाइँको आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ र API/DIN/JIS जस्ता विभिन्न मापदण्डहरू पूरा गर्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

सफ्ट सिल डुअल प्लेट चेक भल्भको बटरफ्लाइ प्लेट दुई सेमीसर्कल हुन्छ, जसमा वसन्त-लोड गरिएको डिस्क केन्द्रीय ठाडो पिनमा निलम्बित हुन्छ।
जब भल्भ खोलिन्छ, तरल पदार्थको संयुक्त बल डिस्क सील सतहको केन्द्रमा हुन्छ, र प्रतिक्रियाको रूपमा कार्य गर्ने वसन्त समर्थन बलको कार्यको बिन्दु डिस्क सतहको केन्द्रमा अवस्थित हुन्छ, ताकि डिस्कको रूट पहिले खुल्छ। यसले पुरानो पारम्परिक भल्भमा डिस्क खोल्दा हुने सिलिंग सतहको पहिरनबाट बच्न, र भल्भ सिलको स्थायित्व बढाउँछ।
जब प्रवाह दर सुस्त हुन्छ, टोर्सन स्प्रिंग प्रतिक्रिया बलको कार्य अन्तर्गत, डिस्क बिस्तारै भल्भ सीटमा पुग्छ र भल्भको ढिलो बन्द चरणमा प्रवेश गर्दछ। जब तरल पदार्थ फिर्ता आउँछ, डिस्कमा यसको बल र टोर्सन स्प्रिंग प्रतिक्रिया बलले सँगै काम गर्नेछ, र डिस्कको क्लोजिंग तदनुसार बढ्नेछ, छिटो बन्द हुने चरणमा प्रवेश गर्दछ। यस डिजाइनको उद्देश्य पानी हथौडा घटना कम गर्न, पानी हथौडा को हानि कम गर्न, र राम्रो सेवा जीवन विस्तार छ। बन्द गर्दा, वसन्त बल बिन्दुले डिस्कको माथिल्लो भागलाई पहिले बन्द गर्न, जरालाई टोक्नबाट रोक्छ र भल्भ सील सतहको स्थायित्व सुधार गर्दछ।


कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू API594, API6D, ASME B16.34
Flange मापदण्डहरू ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1।
जडान विधिहरू वेफर प्रकार, फ्ल्यान्ज प्रकार, लग टाइप,
परीक्षण र स्वीकृति API598, API 6D,
संरचनात्मक लम्बाइ API594, API6D, DIN3202
दबाव र तापमान स्तर ASME B16.34


आवेदन

साइज NPS 2"~ NPS 60" DN50 ~ DN1500
दबाव दायरा CL125 ~ CL150 PN10 ~ PN16
तापमान दायरा -20-150
Application range यो पानी, स्टीम तेल, नाइट्रिक एसिड, एसिटिक एसिड, बलियो अक्सिडाइजिंग मिडिया, आदि जस्तै विभिन्न मिडिया लागि उपयुक्त छ।
वाल्व शरीर DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,,,
भल्भ प्लेट Castings:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
वाल्व सीट NBR, EPDM, FKM...
वाल्व स्टेम A182 F6a, 17-4PH, F304 F316, F51, ...


Performance Features

1. सफ्ट सिल डुअल प्लेट चेक भल्भका कम्पोनेन्टहरूमा भल्भ बडी, भल्भ डिस्क, भल्भ शाफ्ट, स्प्रिङ र अन्य भागहरू समावेश छन्, जुन क्ल्याम्पिङ प्रकारद्वारा जोडिएको छ र कम्प्याक्ट संरचना छ।
2. भल्भको बटरफ्लाइ प्लेट दुई अर्धवृत्तबाट बनेको छ र वसन्त द्वारा फर्कन बाध्य छ। सील सतह शरीरमा सतहमा पहिरन-प्रतिरोधी सामग्रीबाट बनाइन्छ वा रबरको साथ लाइन गरिएको हुन सक्छ। यो प्रयोग र भरपर्दो सील को एक विस्तृत श्रृंखला छ।
3. The valve disc has a short closing stroke and is spring-loaded, with sensitive action and fast closing speed, which significantly reduces water hammer.
4. सफ्ट सिल डुअल प्लेट चेक भल्भको कम्प्याक्ट संरचना, सानो आकार, हल्का तौल र सजिलो स्थापना भएको हुनाले यो स्थापना ठाउँ सीमित भएको अवस्थामा प्रयोगको लागि उपयुक्त हुन्छ। यसलाई तेर्सो वा ठाडो पाइपहरूमा प्रयोग गर्न सकिन्छ।
5. पानी, स्टीम तेल, नाइट्रिक एसिड, एसिटिक एसिड, बलियो अक्सिडाइजिंग मिडिया र अन्य मिडियामा लागू हुन्छ।

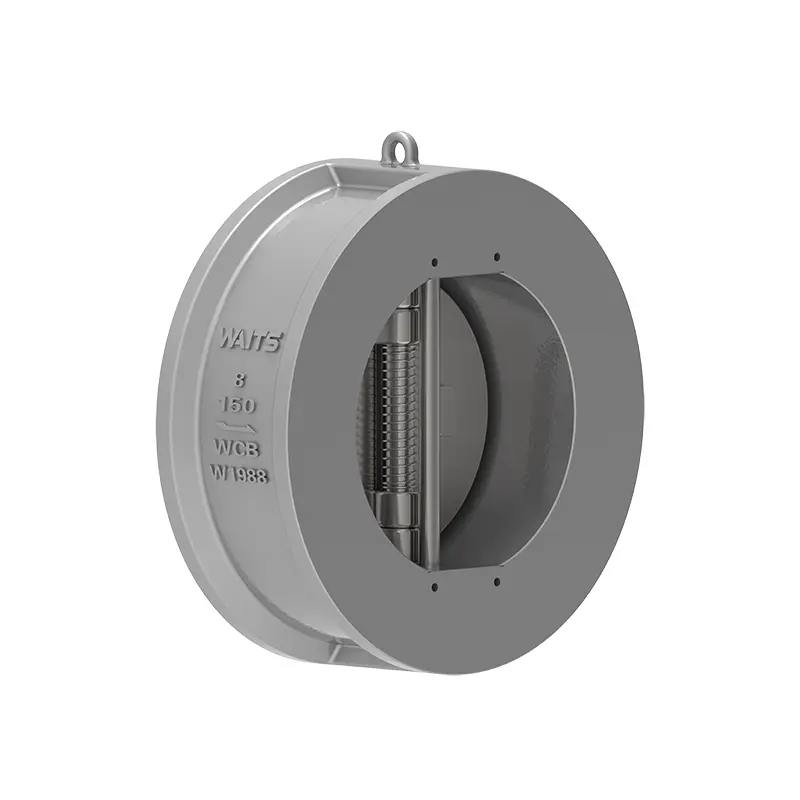

Soft Seal Dual Plate Check Valve
