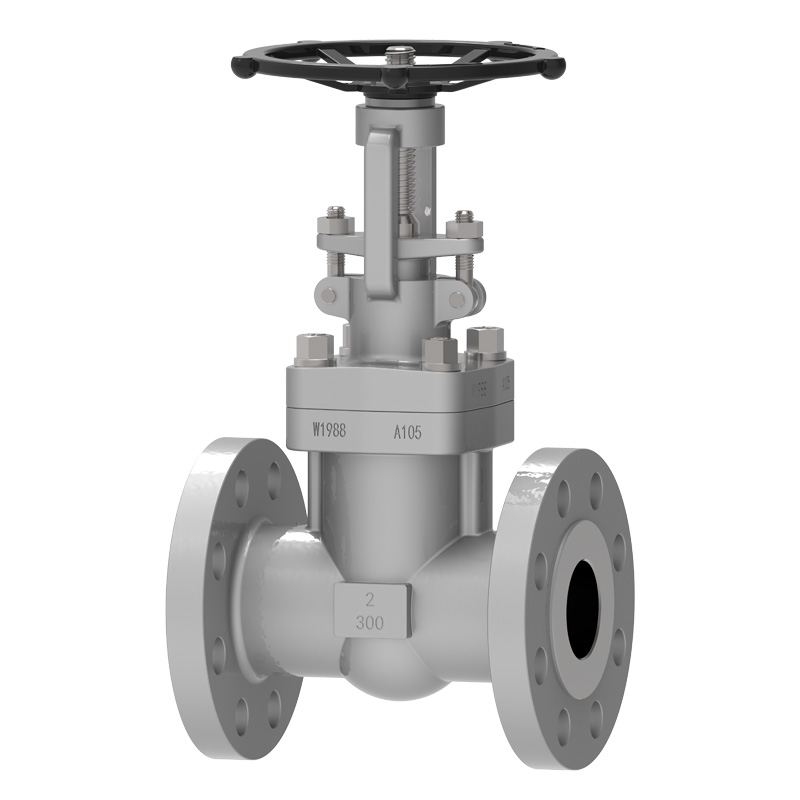

पर्खाइ flanged जाली इस्पात गेट भल्भ खरीद को लागी तपाइँको भरपर्दो विकल्प हो। हामीसँग उद्योगको धेरै वर्षको अनुभव छ, औद्योगिक श्रृंखला ठूलो मात्रामा उत्पादन गर्न सकिन्छ, आपूर्ति स्थिर छ, मूल्य राम्रो छ, र बिक्री मध्य पूर्व र उत्तर अमेरिकामा राम्रो छ। उत्पादन राम्रो सील, स्थायित्व, सजिलो सञ्चालन संग, उच्च गुणस्तरको जाली इस्पात बनेको छ, र सही रूपमा मिडिया को प्रवाह नियन्त्रण गर्न सक्छ, औद्योगिक पाइपलाइन प्रणाली को एक किस्म को लागी उपयुक्त।
नक्कली स्टील पार्ट्सको गुणस्तर कास्ट स्टिल पार्ट्स भन्दा उच्च छ, र तिनीहरूले पिटाई को प्रभाव सामना गर्न सक्छन्। प्लास्टिसिटी, टफनेस र अन्य मेकानिकल गुणहरू पनि कास्ट स्टिल पार्ट्सहरू भन्दा उच्च छन्। flanged जाली इस्पात गेट भल्भ को व्यास सामान्यतया DN80 भन्दा बढी छैन, र ती मध्ये धेरै कम व्यास डिजाइन छन्। एउटै व्यासको कास्ट स्टील गेट भल्भसँग तुलना गर्दा, प्रवाह दर थोरै सानो छ, तर तिनीहरूले सामना गर्न सक्ने दबाब र तापमान दायरा कास्ट स्टील भल्भहरू भन्दा बढी छ, र सील प्रदर्शन कास्ट स्टील गेट भल्भहरूको भन्दा धेरै राम्रो छ। र सेवा जीवन लामो छ। माध्यमको प्रवाह दिशा अन्य गेट भल्भहरू जस्तै प्रतिबन्धित छैन।
कार्यान्वयन मानकहरू
डिजाइन मापदण्डहरू | API602, ASME 16.34, BS 5352, BS 6364; |
Flange standards | SW सकेट वेल्डिंग ASME B16.11 अनुसार, ASME B16.25 द्वारा BW बट समाप्त, ASME B1.20.1 अनुसार NPT थ्रेडेड कनेक्टरहरू। |
जडान विधिहरू | SW, NPT, BW, RF, RTJ |
परीक्षण र स्वीकृति | API 602/API 598 |
संरचनात्मक लम्बाइ | सकेट वेल्डिङ/थ्रेडेड अन्त जाली स्टील गेट भल्भ संरचना लम्बाइ कारखाना मापदण्ड अनुसार ASME B16.10 अनुसार Flanged end/but welding end जाली स्टिल गेट भल्भ |
Pressure and temperature levels | ASME B16.34、 |
कम रिसाव मानकहरू | ISO 15848-1, API 622 |
विरोधी जंग डिजाइन | NACE MR 0103, NACE MR 0175 |
आवेदन
साइज | NPS1/4″~NPS3″ DN6~DN80 |
दबाव दायरा | CL150~ CL2500 PN10~ PN420 |
तापमान दायरा | ;-40°C ~ +600°C |
Application range | धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
Drive mode | टर्बाइन, वायमेटिक, इलेक्ट्रिक |
भल्भ बडी/भल्भ कभर | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र 20, मोनेल |
भल्भ प्लेट/भल्भ सीट | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र 20, मोनेल |
वाल्व स्टेम | F6A F304 F316 F51 F53 Monel K500... |
वाल्व स्टेम नट | Copper alloy... |
प्याकिङ | Flexible graphite, graphite asbestos packing, polytetrafluoroethylene... |
प्रदर्शन सुविधाहरू
1. The main components are forged. Flanged forged steel gate valve have three types of middle cavity seals: bolted bonnet, welded bonnet and middle cavity pressure self-tightening seal structure.
2. बोल्टेड बोनटको अर्थ भल्भ बडी र बोनट बोल्ट र नटहरूसँग जोडिएको हुन्छ, र घुमाउरो घाउको ग्यास्केट (स्टेनलेस स्टिलको तार क्लिप र लचिलो ग्रेफाइटबाट बनेको) द्वारा बन्द गरिएको हुन्छ। ग्राहकहरु लाई विशेष आवश्यकताहरु हुँदा धातु रिंग जडान पनि प्रयोग गर्न सकिन्छ।
3. वेल्डेड बोनट भनेको भल्भ बडी र बोनट थ्रेडहरूसँग जोडिएको र पूर्ण रूपमा वेल्ड गरिएको हो। ग्राहकहरूलाई विशेष आवश्यकताहरू हुँदा पूर्ण रूपमा वेल्डेड जडान पनि प्रयोग गर्न सकिन्छ।
4. 900Ib, 15001b, र 25001b को मध्य गुहाले एक दबाव स्व-कसाउने सील संरचना अपनाउछ, र उच्च विश्वसनीयता संग, आन्तरिक दबाव को वृद्धि संग सील प्रदर्शन बढ्छ।
5. The channel is smooth and the flow coefficient is small. The sealing surface is less eroded and eroded by the medium.
6. सील सतह मिश्र धातु इस्पात वा कडा मिश्र धातु बनेको छ, राम्रो पहिरन प्रतिरोध र घर्षण प्रतिरोध संग।
7. लचिलो ग्रेफाइट फिलर प्रयोग गरिन्छ, सील विश्वसनीय छ, र सञ्चालन हल्का र लचिलो छ।
8. मध्यम प्रवाह दिशा प्रतिबन्धित छैन, त्यहाँ कुनै अशांति छैन, र दबाब कम छैन।
9. प्याकिङ प्रतिस्थापन र मर्मत अनलाइन बन्दको अवस्थामा गर्न सकिन्छ, जुन प्रणालीको सञ्चालनलाई असर नगरी सुविधाजनक र छिटो छ।
10. आकार सरल छ, संरचना लम्बाइ छोटो छ, निर्माण प्रक्रिया राम्रो छ, र आवेदन दायरा फराकिलो छ।
