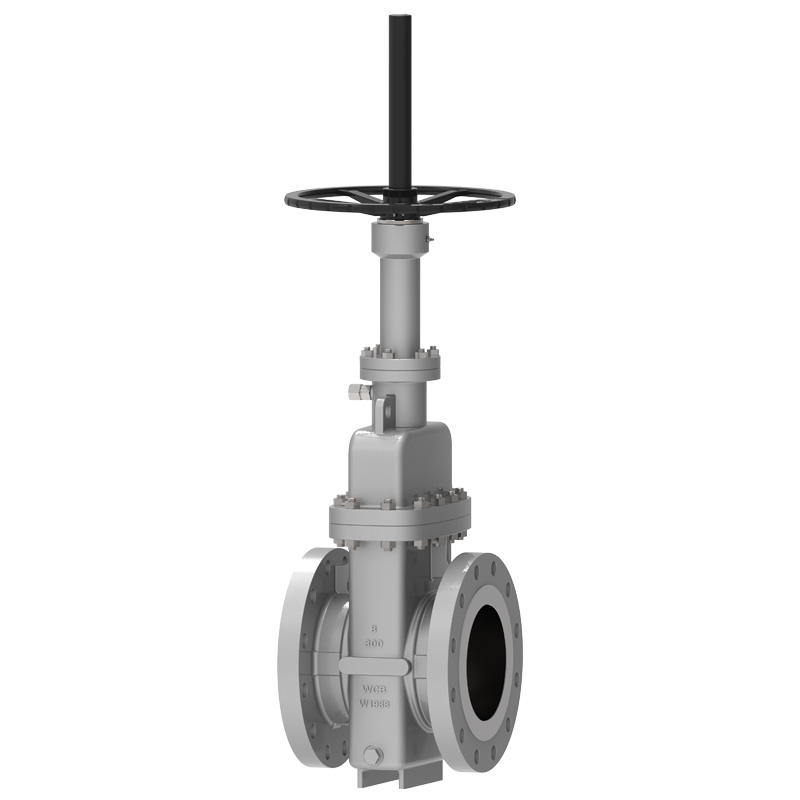

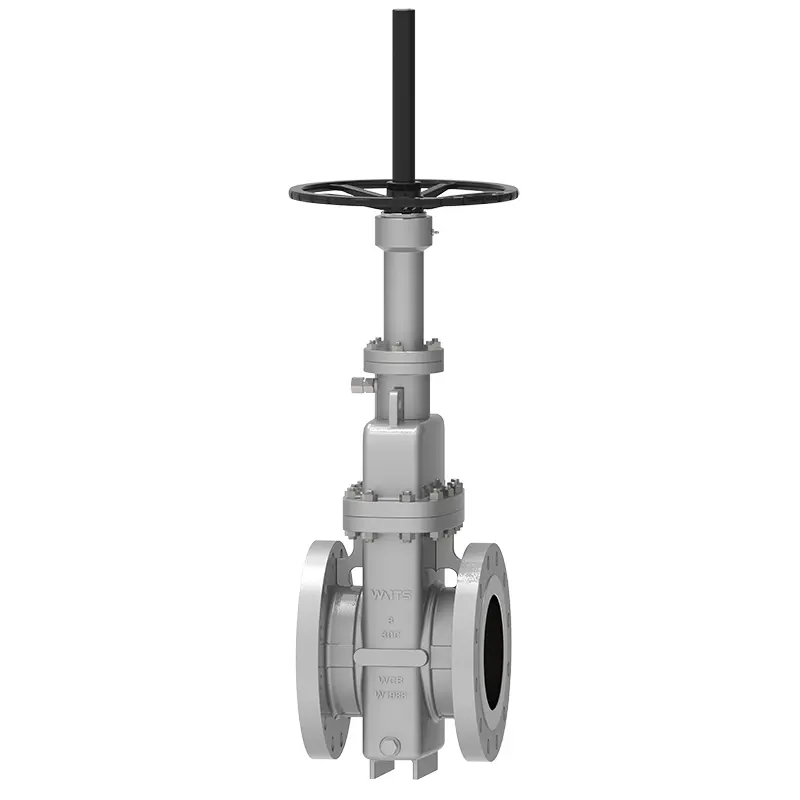

वेट्सको एकल डिस्क फ्ल्याट गेट भल्भ भरपर्दो सील र सुविधाजनक सञ्चालन भएको उत्पादन हो। एक अनुभवी व्यावसायिक आपूर्तिकर्ताको रूपमा, हाम्रा उत्पादनहरू पहिरन-प्रतिरोधी र जंग-प्रतिरोधी छन्, उत्तर अमेरिकामा प्राकृतिक ग्यास पाइपलाइन यातायात परियोजनाहरूमा मुख्य भूमिका खेल्दै, र मध्य पूर्व र दक्षिणपूर्व एशियामा केही तेल ढुवानीमा तेल चुहावटको सुरक्षा सुनिश्चित गर्दै।
एकल डिस्क फ्ल्याट गेट भल्भ एक स्लाइडिङ भल्भ हो जसको बन्द भागको रूपमा समानान्तर गेट हुन्छ। यसको बन्द भाग एकल गेट हो, र भल्भ सीटमा गेटको थिच्ने बल फ्लोटिंग गेट वा फ्लोटिंग भल्भ सीटमा अभिनय गर्ने मध्यम दबाबद्वारा नियन्त्रित हुन्छ। वेट्स द्वारा विकसित र उत्पादन गरिएको फ्ल्याट गेट भल्भमा लोच र प्रीलोडको विशेषताहरू छन्, संरचनात्मक भल्भ सीट अपस्ट्रीम र डाउनस्ट्रीम सील सिटहरूको एक साथ सील, सेल्फ-क्लिनिंग प्रकार्यको साथ भल्भ सीट, र भल्भ एक्चुएटर र भल्भ स्वतन्त्र छन्। ग्राहकको आवश्यकता अनुसार, गेटलाई डाइभर्सन होलहरू, डाइभर्सन प्वालहरू बिना, समायोज्य गेट, आदि प्रकारहरूमा विभाजन गर्न सकिन्छ।
कार्यान्वयन मानकहरू
Design standards | API 6D、ASME B16.34 |
Flange मापदण्डहरू | ASME B16.5 ASME B16.25 |
जडान विधिहरू | RF, BW |
Testing and acceptance | API 6D API598 |
संरचनात्मक लम्बाइ | ASME B16.10 |
Pressure and temperature ratings | API6D |
फायरप्रूफ परीक्षण | API607, API6FA |
कम रिसाव मानकहरू | ISO 15848-1, API 622 |
विरोधी जंग डिजाइन | NACE MR 0103, NACE MR 0175 |
आवेदन
साइज | NPS 2”~ NPS 60″ DN50~ DN1500 |
Pressure range | CL150~ CL2500 PN10~ PN420 |
तापमान दायरा | ;-15°C~ +120°C |
आवेदन दायरा | धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइभ मोड | टर्बाइन, वायमेटिक, इलेक्ट्रिक |
भल्भ बडी/भल्भ कभर | (A216 WCB, LCB, CF8, CF8M, CF3, CF3M, ... |
भल्भ प्लेट/भल्भ सीट | WCB, LCB, CF8, CF8M, CF3, CF3M+D507, STL |
वाल्व स्टेम | F6A F304 F316 F51 F53 Monel K500 |
वाल्व स्टेम नट | तामा मिश्र धातु |
प्याकिङ | Flexible graphite, graphite asbestos packing, polytetrafluoroethylene... |
प्रदर्शन सुविधाहरू
त्यहाँ तीन प्रकारका भल्भ बडी संरचनाहरू छन्: कास्टिङ, वेल्डिङ र फोर्जिङ।
एकल डिस्क फ्ल्याट गेट भल्भले ओ-रिंग सील र प्रिलोडको साथ फ्लोटिंग भल्भ सीटको साथ संरचना अपनाउँछ, जसले फ्ल्याट गेट भल्भलाई इनलेट र आउटलेटमा द्विदिशात्मक रूपमा बन्द गर्दछ। र यस संरचनाको खोल्ने र बन्द गर्ने टोकक सामान्य भल्भको मात्र 1/2 हुन्छ, त्यसैले भल्भ सजिलै खोल्न र बन्द गर्न सकिन्छ। भल्भ सीटले नरम सीलिंग रिंग अपनाउँछ, जसमा नरम सील सतहको धातु र धातुमा धातुको डबल सील हुन्छ, र नरम सील सतहले गेटको फोहोर पनि पुछ्छ। त्यहाँ भल्भको एक छेउमा ग्रीस इन्जेक्सन भल्भ छ, र ग्रीस ग्रीस इन्जेक्टर र भल्भ सीटको ग्रीस इन्जेक्शन प्वाल मार्फत सील सतहमा आपतकालीन सीलको प्रभाव प्राप्त गर्न प्रवेश गर्दछ। सेवा जीवन विस्तार गर्नको लागि, गेटलाई सील सतहलाई मध्यम क्षरणबाट जोगाउन गाइड प्वालसँग सुसज्जित छ, र भल्भ पूर्ण रूपमा खुला वा पूर्ण रूपमा बन्द भए पनि सील सतहमा सधैं फिट हुन्छ। जब भल्भ पूर्ण रूपमा खुला हुन्छ, भल्भ च्यानल चिल्लो र सीधा हुन्छ, प्रवाह प्रतिरोध गुणांक अत्यन्त सानो हुन्छ, र त्यहाँ लगभग कुनै दबाव हानि छैन। पाइपलाइन पाइप क्लीनरद्वारा सफा गर्न सकिन्छ।
This single disc flat gate valve adopts a packing structure with self-sealing ability, does not need to be adjusted frequently, and is extremely easy to open and close. The sealing performance is reliable, and the packing is equipped with an auxiliary sealing grease injection structure, which solves the problem that the packing of general valves is most likely to leak. When the valve is closed, the high pressure in the inner cavity can be automatically unloaded to ensure safe use. The product is a fully enclosed structure with good protection performance and can be used in all-weather conditions. The valve is equipped with a position indicator to show the valve opening and closing position. The top loading type can save time and cost during maintenance.
