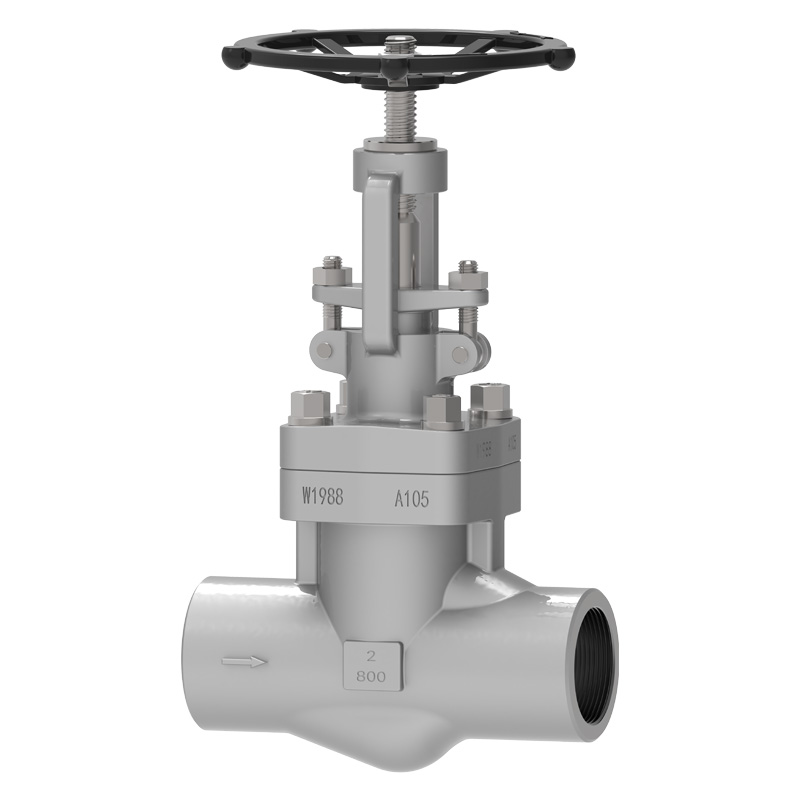

उच्च गुणस्तरको NPT नक्कली स्टील ग्लोब भल्भ खरिद गर्नको लागि पर्खनुहोस् तपाईंको भरपर्दो विकल्प हो। भल्भ उत्कृष्ट संरचनात्मक डिजाइन, राम्रो सील र स्थायित्वको साथ उच्च गुणस्तरको जाली इस्पात सामग्रीबाट बनेको छ, र प्रभावकारी रूपमा मिडियाको प्रवाहलाई नियन्त्रण गर्न सक्छ। चाहे पेट्रोलियम, रसायन वा अन्य औद्योगिक क्षेत्रहरूमा, NPT जाली स्टील ग्लोब भल्भ तपाईंको पाइपलाइन प्रणालीको स्थिर सञ्चालन सुनिश्चित गर्न भरपर्दो तरल पदार्थ नियन्त्रण विकल्प हो।
In valve manufacturing, the quality of forged steel parts is usually higher than that of cast steel parts, and they can withstand large impact forces. Their plasticity, toughness and other mechanical properties are also higher than those of cast steel parts.
नक्कली स्टिल ग्लोब भल्भको व्यास सामान्यतया DN80 भन्दा बढी हुँदैन, र तिनीहरूमध्ये धेरै जसो कम व्यास डिजाइनहरू छन्। उही व्यासको कास्ट स्टील स्टप भल्भको तुलनामा, प्रवाह दर थोरै सानो छ, तर यसले सामना गर्न सक्ने दबाब र तापमान दायरा कास्ट स्टील भल्भको भन्दा बढी छ, र सील प्रदर्शन कास्ट स्टील स्टप भल्भको भन्दा धेरै राम्रो छ। र सेवा जीवन लामो छ।
अन्य ग्लोब भल्भहरू जस्तै, NPT जाली स्टील ग्लोब भल्भहरू पनि माध्यमको प्रवाह दिशा द्वारा प्रतिबन्धित छन्। विभिन्न स्थापना स्थिति अनुसार, तिनीहरूलाई सीधा-मार्फत ग्लोब भल्भ र प्रत्यक्ष-प्रवाह ग्लोब भल्भहरूमा विभाजन गर्न सकिन्छ।
कार्यान्वयन मानकहरू
डिजाइन मापदण्डहरू | API602, ASME 16.34, BS 5352, BS 6364 |
Flange मापदण्डहरू | SW सकेट वेल्डिंग ASME B16.11 अनुसार, ASME B16.25 द्वारा BW बट समाप्त, ASME B1.20.1 अनुसार NPT थ्रेडेड कनेक्टरहरू। |
जडान विधिहरू | SW, NPT, BW, RF, RTJ |
परीक्षण र स्वीकृति | API 602/API 598 |
संरचनात्मक लम्बाइ | सकेट वेल्डिङ/थ्रेडेड अन्त जाली स्टील गेट भल्भ संरचनात्मक लम्बाइ कारखाना मापदण्ड अनुसार ASME B16.10 अनुसार Flanged end/but welding end जाली स्टिल गेट भल्भ |
दबाव र तापमान स्तर | ASME B16.34、 |
कम रिसाव मानकहरू | ISO 15848-1, API 622 |
विरोधी जंग डिजाइन | NACE MR 0103, NACE MR 0175 |
आवेदन
साइज | NPS1/4″~NPS3″ DN6~DN80 |
दबाव दायरा | CL150~ CL2500 PN10~ PN420 |
तापमान दायरा | ;-196°C ~ +600°C |
आवेदन दायरा | धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइभ मोड | टर्बाइन, वायमेटिक, इलेक्ट्रिक |
भल्भ बडी/भल्भ बोनट | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र 20, मोनेल |
भल्भ कोर सील सतह | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र 20, मोनेल |
वाल्व स्टेम | F6A F304 F316 F51 F53 Monel K500... |
वाल्व स्टेम नट | तामा मिश्र... |
प्याकिङ | लचिलो ग्रेफाइट, ग्रेफाइट एस्बेस्टोस प्याकिङ, पोलिटेट्राफ्लुरोइथिलीन... |
प्रदर्शन सुविधाहरू
1. NPT नक्कली स्टिल ग्लोब भल्भको मुख्य कम्पोनेन्टहरू नक्कली छन्, र त्यहाँ तीन प्रकारका गुहा सिलहरू छन्: बोल्टेड बोनट, वेल्डेड बोनट र गुहा दबाब सेल्फ-टाइटनिङ सील संरचना।
ती मध्ये, बोल्ट गरिएको बोनट भनेको भल्भ बडी र बोनट बोल्ट र नटहरूद्वारा जोडिएको हो, र सील गर्नको लागि स्टेनलेस स्टीलको तार क्लिप फ्लेक्सिबल ग्रेफाइटले बनेको घाउ ग्यास्केट प्रयोग गरिन्छ। यदि तपाइँसँग विशेष आवश्यकताहरू छन् भने, हामी धातुको घण्टी जडान पनि प्रयोग गर्न सक्छौं।
वेल्डेड बोनट भनेको भल्भ बडी र बोनट थ्रेडहरूद्वारा जोडिएको हो, पूर्ण रूपमा वेल्डेड र सिल गरिएको छ, र तपाईंको आवश्यकता अनुसार पूर्ण रूपमा वेल्डेड गर्न सकिन्छ।
9001b, 1500Ib, 2500Ib, 45001b गुहा पनि एक दबाव स्व-कस सील संरचना अपनाउन सक्छ, र सील प्रदर्शन आन्तरिक दबाव वृद्धि संग बढ्छ, र विश्वसनीयता उच्च छ।
2. भल्भ शरीरमा मध्यम च्यानल कष्टप्रद छ, जसले ठूलो तरल प्रतिरोध र शक्ति खपत निम्त्याउँछ।
3. सील सतह लगाउन र स्क्र्याच गर्न सजिलो छैन, र सील प्रदर्शन राम्रो छ। खोल्ने र बन्द गर्दा भल्भ डिस्क र भल्भ बडीको सील सतह बीच कुनै सापेक्ष स्लाइडिङ छैन, र पहिरन र स्क्र्याच गम्भीर छैन, र सेवा जीवन लामो छ।
4. लचिलो ग्रेफाइट प्याकिङ प्रयोग गरिन्छ, जसमा भरपर्दो सील छ र सञ्चालन गर्न सजिलो र लचिलो छ।
5. ग्लोब भल्भको माध्यम एक दिशामा मात्र प्रवाह गर्न सक्छ र प्रवाह दिशा परिवर्तन गर्न सक्दैन। तसर्थ, यो माध्यम को प्रवाह दिशा र स्थापना को समयमा वाल्व शरीर को तीर को दिशा मा ध्यान दिन आवश्यक छ।
6. प्याकिङ प्रतिस्थापन र मर्मत शटडाउन अवस्थामा गर्न सकिन्छ, जुन सुविधाजनक र छिटो छ र प्रणालीको सञ्चालनलाई असर गर्दैन।
7. आकार सरल छ, संरचना लम्बाइ छोटो छ, निर्माण प्रक्रिया राम्रो छ, र आवेदन दायरा फराकिलो छ।
