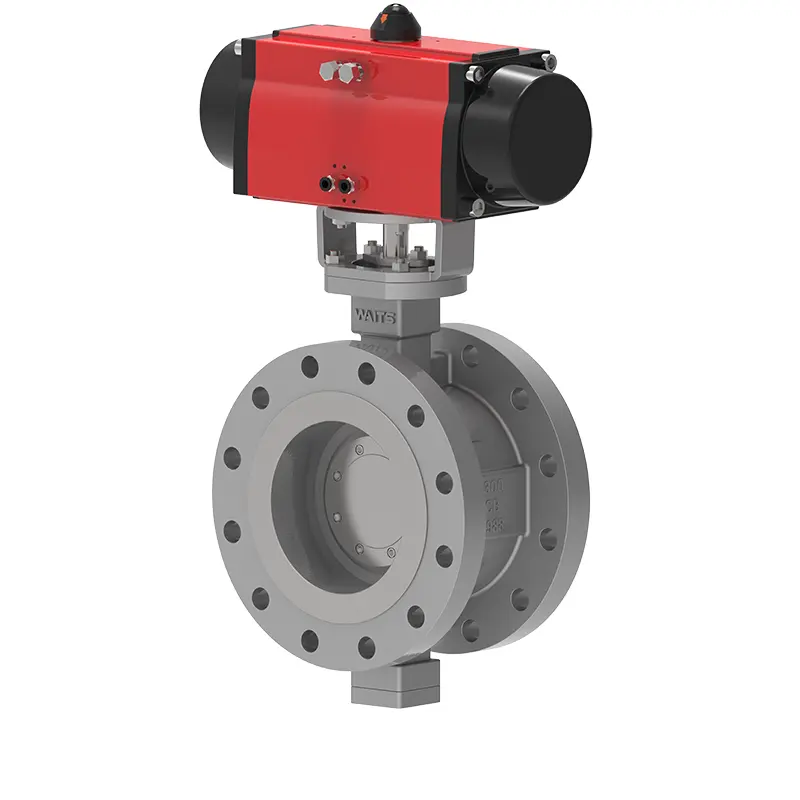

वायमेटिक फ्ल्याङ्गेड मेटल सिटेड बटरफ्लाइ भल्भ

वायमेटिक flanged धातु बसेको पुतली भल्भ खोज्दै हुनुहुन्छ? त्यसोभए किन पर्खनु पर्दैन! हामी वानझाउ, चीनमा ग्लोबल मुख्यालय भएको ठूलो भल्भ निर्माता हौं, डिजाइन, उत्पादन र बिक्रीलाई एकीकृत गर्दै, र तपाईंलाई व्यापक सेवाहरू र व्यावसायिक समर्थन प्रदान गर्न सक्षम छौं। यो भल्भ विभिन्न उद्योगहरूमा प्रयोग गर्न सकिन्छ, जसमा इस्पात, बिजुली, पेट्रोलियम, ड्रेनेज इन्जिनियरिङ, आदिमा सीमित छैन।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

वायमेटिक फ्ल्याङ्गेड मेटल सिटेड बटरफ्लाइ भल्भ एउटा भल्भ हो जुन कच्चा माल छनोट देखि डिजाइन र निर्माण सम्म धेरै परिष्कृत छ। यो एक अपेक्षाकृत लामो सेवा जीवन संग एक ऊर्जा बचत भल्भ छ। भल्भ मुख्य कम्पोनेन्टहरू जस्तै भल्भ बडी, बटरफ्लाइ प्लेट, सीलिङ रिङ, ट्रान्समिशन मेकानिज्म इत्यादि मिलेर बनेको हुन्छ। यसले दुई-आयामी वा त्रि-आयामी विलक्षण सिद्धान्त डिजाइन अपनाउछ र नयाँ प्रशोधन प्रविधि लागू गर्दछ जस्तै इलास्टिक सील वा कडा र सफ्ट बहु- तह सील।

In terms of performance, this butterfly valve has small operating torque, corrosion resistance, high temperature resistance, wear resistance, adaptability to different types of media, overall reliable performance, more efficient and convenient.

कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू	API 609, AWWA C504 ，EN 593
Flange मापदण्डहरू	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
जडान विधिहरू	आरएफ,
परीक्षण र स्वीकृति	API 598, EN 12266-1, ISO 5208
संरचनात्मक लम्बाइ	API 609, ASME B16.10, EN 558, ISO 5752
दबाव र तापमान स्तर	ASME B16.34,
कम रिसाव मानकहरू	ISO 15848-1, API 622
विरोधी जंग डिजाइन	NACE MR 0103, NACE MR 0175

आवेदन

साइज	NPS 3″ ~ NPS 120″ DN80 ~ DN3000
Pressure range	CL150~CL1500 PN6~ PN250
Temperature range	；-196°C ~ +600°C
आवेदन दायरा	धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइभ मोड	टर्बाइन, वायमेटिक, इलेक्ट्रिक
वाल्व शरीर	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
भल्भ प्लेट	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
वाल्व सीट	13Cr/SS304/SS316/+Graphites+PTFE+STL
वाल्व स्टेम	F6A, F304 ,F316 ,17-4PH,F51, F53, मोनेल K500...
वाल्व स्टेम नट	तामा मिश्र धातु
Packing	लचिलो ग्रेफाइट, ग्रेफाइट एस्बेस्टोस प्याकिङ, पोलिटेट्राफ्लुरोइथिलीन...

प्रदर्शन सुविधाहरू

1. वायमेटिक फ्ल्याङ्गेड मेटल सिटेड बटरफ्लाइ भल्भ अपेक्षाकृत सानो र हल्का, लचिलो र काम गर्न श्रम बचत छ।

2. भल्भ कडाईका साथ विभिन्न मापदण्डहरू अनुसार लागू गरिएको छ, भरपर्दो सील प्रदर्शनको लागि प्रयास गर्दै।

3. मुख्य कार्यात्मक प्रदर्शनमा, प्रवाह विशेषताहरू राम्रो छन्, मुख्य समायोजन प्रकार्य सुनिश्चित गर्दै।

4. विलक्षण सिद्धान्त डिजाइनमा लागू हुन्छ, र सील सतह लगभग शून्य पहिरन छ।

5. यो अनुप्रयोगहरूको एक विस्तृत श्रृंखला छ र विभिन्न उद्योगहरूमा प्रयोग गर्न सकिन्छ। यसले विभिन्न तापमान, ग्रेड, र जंग जस्ता विभिन्न कार्य अवस्थाहरूको पाइपलाइनहरू अनुकूल गर्न सक्छ। मुख्य माध्यमहरू जुन प्रयोग गर्न सकिन्छ पानी, स्टीम, तेल, हावा, ग्याँस, आदि।

6. The valve body and valve seat of the valve are connecting parts, and the sealing surface layer is made of surfacing heat-resistant and corrosion-resistant alloy material.

7. भल्भमा तीन-विलक्षण सिद्धान्तको सन्दर्भमा, शाफ्टको केन्द्र रेखा सील सतहको केन्द्र रेखाबाट विचलित हुन्छ, शाफ्टको केन्द्र रेखा पाइपलाइनको केन्द्र रेखाबाट थोरै विचलित हुन्छ, र केन्द्र रेखा। भल्भ बडी सीलिंग सतह (तिरोकार कोन) पाइपलाइनको केन्द्र रेखासँग कोण बनाउँछ।

8. भल्भ प्लेटमा फिक्स गरिएको सील रिंगका धेरै तहहरू छन्, जुन उच्च तापक्रममा सहन सक्छ र खोल्ने र बन्द गर्दा कुनै घर्षण हुँदैन। जब बन्द हुन्छ, प्रसारण संयन्त्रको टोक़ बढ्दै जाँदा, सिललाई क्षतिपूर्ति दिइन्छ। नरम र कडा टुक्रा टुक्रा धातु पानाहरूको अनुप्रयोगले भल्भ सील तापक्रम र वातावरणीय परिवर्तनहरूबाट प्रभावित हुँदैन भनेर पनि सुनिश्चित गर्न सक्छ।

Pneumatic Flanged Metal Seated Butterfly Valve
