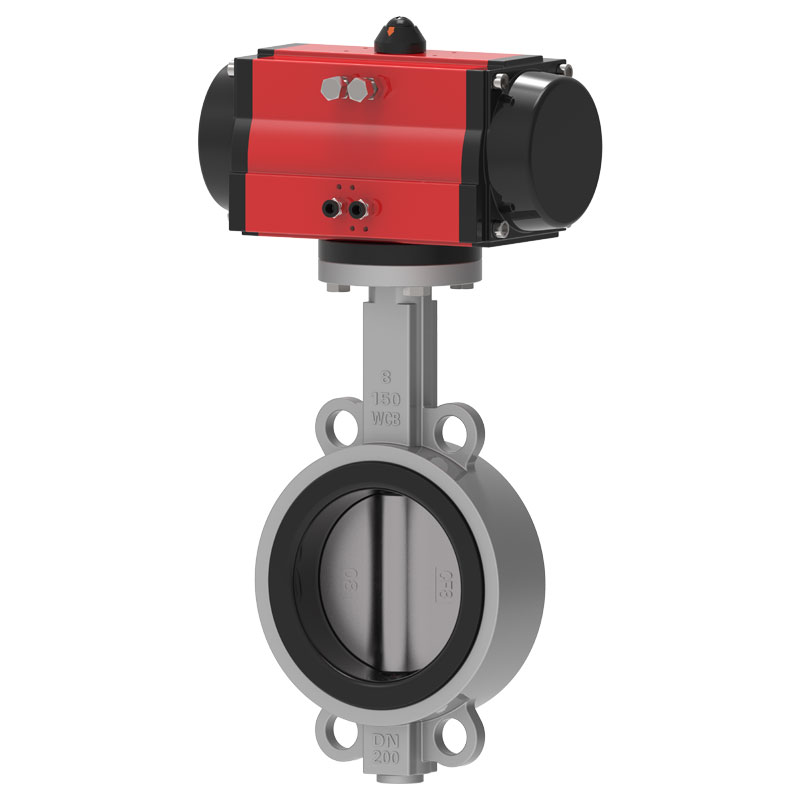

न्युमेटिक वेफर सफ्ट बटरफ्लाइ भल्भ

वेट्स वायमेटिक भल्भ निर्माणमा धेरै अनुभवी छ, र वायमेटिक वेफर सफ्ट सिटेड बटरफ्लाइ भल्भ यसको उत्पादनहरू मध्ये एक हो। हामीले हाम्रो आफ्नै व्यावसायिक टोलीलाई प्रशिक्षित गरेका छौं र टियांजिन र वेन्झाउमा स्थिर आपूर्ति र प्रतिस्पर्धी मूल्यहरूको साथ उत्पादन आधारहरू छन्। यो वायमेटिक पुतली भल्भ सामाग्री सुरक्षित र पर्यावरण अनुकूल छ, र पनि खाना सम्बन्धित उद्योगहरूमा प्रयोग गर्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

वेट्स भल्भको वायमेटिक वेफर सफ्ट सिटेड बटरफ्लाइ भल्भले प्रदर्शन पक्षबाट डिजाइनमा समायोजन गरेको छ। सावधानीपूर्वक डिजाइन, अनुसन्धान र विकास र निर्माण मार्फत, यसले ग्राहकहरूलाई विश्वव्यापी बजारमा राम्रो उत्पादनहरू र प्रयोग अनुभव प्रदान गर्दछ।

1. Use highly elastic valve seat rubber

EPDM भल्भ सीटको रबर सामग्री 50% छ, र हामी सील प्रदर्शनको स्थिरता र कुनै चुहावट सुनिश्चित गर्न 10,000 भन्दा बढी खोल्ने र बन्द गर्ने परीक्षणहरू सिमुलेट गर्छौं।

यस भल्भका मुख्य सम्बन्धित गुणहरू निम्नानुसार छन्: किनारा ए कठोरता/डिग्री 72±3, 200% तन्य तनाव/Mpa≥6, तन्य शक्ति Mpa≥15, ब्रेकमा लम्बाइ/%≥350, ब्रेकमा स्थायी विकृति/%≦ 10, आँसु बल/KN.m-1≥35, कम्प्रेसन स्थायी विकृति (70℃*22h, कम्प्रेसन दर 25%)/%≦20।

थप रूपमा, भल्भ सीट फराकिलो किनारको रूपमा डिजाइन गरिएको छ। साँघुरो किनारा भल्भ सीटको तुलनामा, फराकिलो किनारा भल्भ सीटमा पाइपलाइन फ्ल्यान्जको साथ फराकिलो सम्पर्क सतह छ, र व्यास लगभग 20mm पुग्न सक्छ, जसमा राम्रो सील प्रदर्शन छ।

2. The butterfly plate and valve shaft are connected without pins, which will not cause leakage and corrosion due to the installation of pins. In addition, the method of disassembling the valve shaft is very simple, which makes it easy to replace the valve seat.

3. भल्भ बडी एन्टी-स्क्याटरिङ उपकरणसँग सुसज्जित छ, जुन पाइपलाइनमा प्रयोग गर्न सुरक्षित छ।

Implementation Standards

डिजाइन मानक	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
मानक समाप्त गर्नुहोस्	कार्यान्वयन मापदण्ड ANSI B16.1 CL। 125LB र B16.5 CL। 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 र PN16 AS 2129 तालिका D र E BS 10 तालिका D र E MSS SP44 CL 150LB AWWA C207 150LB ISO 2531 PN6, PN10 र PN16 ISO 7005 PN6, PN10 र PN16
निरीक्षण र परीक्षण	API 598 ISO 5208 EN 12266
फेस टु फेस	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
शीर्ष फ्ल्यान्ज	ISO 5211

Application

सञ्चालन तापमान	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80"DN850-DN2000
कामको दबाब / CWP	१६बार १०बार
खोल	24बार 15बार
छाप	18बार (10बार)
Air Test	6BAR 6BAR
परिचालन वातावरण	Ballast and bilge system Chemical processing डिसेलिनेशन प्लान्ट, ड्रिलिंग रिग, पिउने पानी सुख्खा पाउडर, खाना र पेय पदार्थ, ग्यास प्लान्टहरू HAVC खनन उद्योग, कागज उद्योग, बालुवा ह्यान्डलिंग, समुद्री पानी, चिनी उद्योग थर्मो प्राविधिक पानी उपचार फोहोर पानी
ड्राइभिङ विधि	ह्यान्ड लीभर वर्म गियर इलेक्ट्रिक न्यूमेटिक
शरीर	कास्ट आइरन डक्टाइल फलाम कार्बन स्टील स्टेनलेस स्टील AL-कांस्य
DISC	कास्ट आइरन डक्टाइल फलाम कार्बन स्टील स्टेनलेस स्टील AL-कांस्य
स्टेम	2CR13 F304 F316 F51 F53 Monel K500
सिट	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon प्राकृतिक रबर

प्रदर्शन सुविधाहरू

1. न्युमेटिक वेफर सफ्ट सिटेड बटरफ्लाइ भल्भ एउटा सानो, हल्का तौलको भल्भ हो जसलाई छुट्याउन र मर्मत गर्न सजिलो हुन्छ।

2. भल्भ संरचना डिजाइनमा सरल र समग्र रूपमा कम्प्याक्ट छ। सञ्चालनको क्रममा खोल्ने र बन्द गर्ने गति 90 सम्म पुग्न सक्छ।

3. सञ्चालनको समयमा, टोक़ सानो र अधिक श्रम-बचत छ।

4. भल्भको महत्त्वपूर्ण सील प्रदर्शनको सन्दर्भमा, हामी शून्य चुहावट प्राप्त गर्न कडा ग्यास परीक्षणहरू सञ्चालन गर्छौं।

5. एक पेशेवर निर्माताको रूपमा, हामी ग्राहकहरूको अनुकूलित आवश्यकताहरू विचार गर्छौं। वायमेटिक वेफर सफ्ट सिटेड बटरफ्लाइ भल्भले विभिन्न कम्पोनेन्ट सामग्रीहरू छनौट गर्न सक्छ र अनुप्रयोगहरूको विस्तृत दायराको साथ विभिन्न मिडियाका लागि उपयुक्त छ।

6. The flow characteristics tend to be linear and the adjustment performance is good.

7. परीक्षण मार्फत, उत्पादन हजारौं पटक खोल्न र बन्द गर्न सकिन्छ र लामो सेवा जीवन छ।

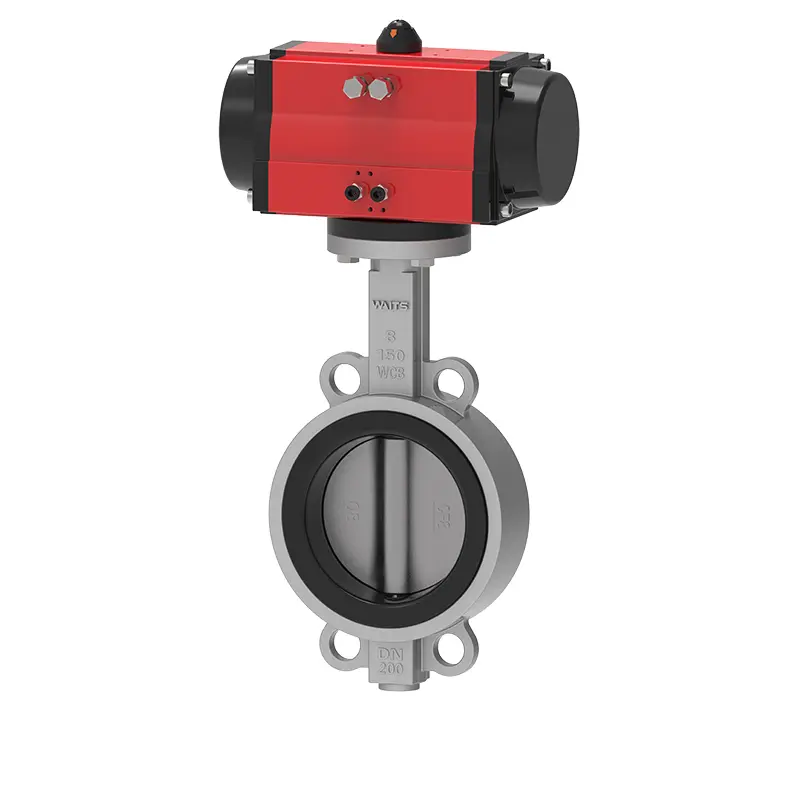

Pneumatic Wafer Soft Seated Butterfly Valve
