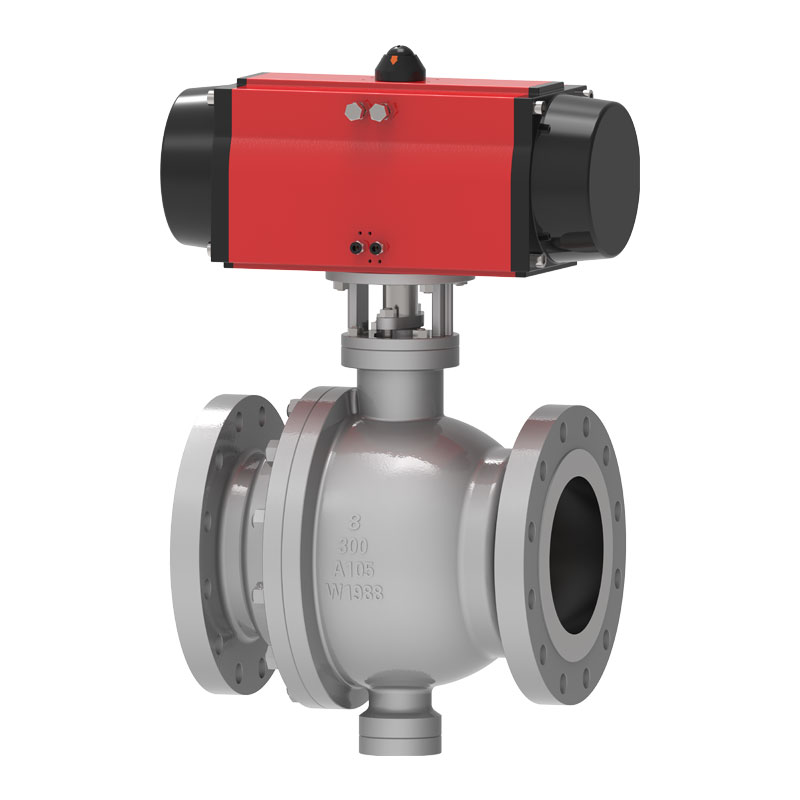

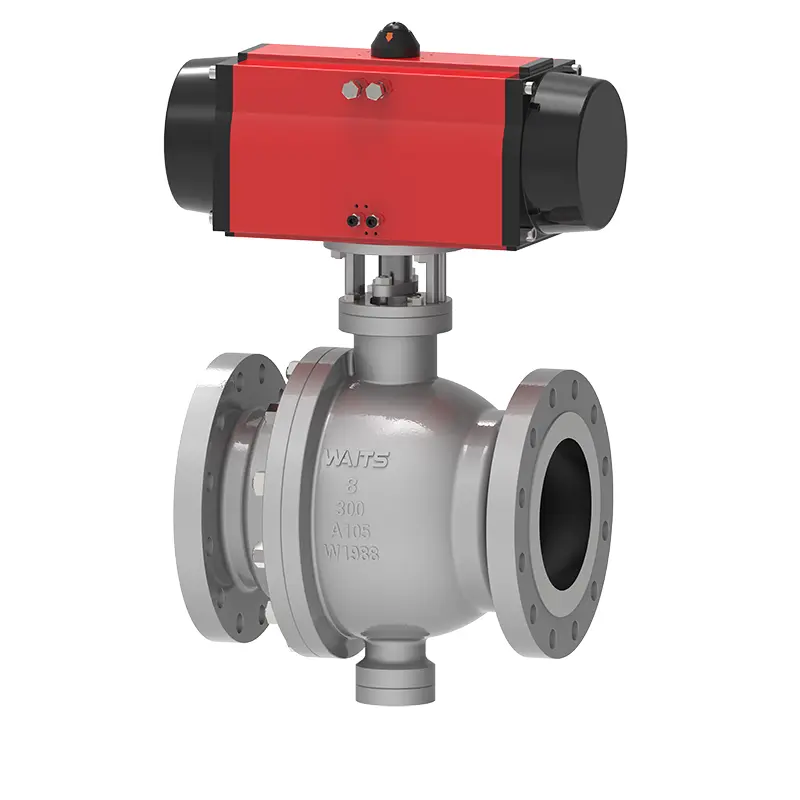

वायमेटिक Trunnion बल भल्भ

वेट्स चीनमा यसको विश्वव्यापी मुख्यालय भएको वायमेटिक ट्रुनियन बल भल्भ निर्माता हो। हामी विश्व बजारमा ग्राहकहरूलाई स्थिर आपूर्ति र प्रतिस्पर्धी मूल्यहरू प्रदान गर्न सक्छौं। समृद्ध उद्योग अनुभव र व्यावसायिक टोलीले हामीलाई उत्पादनको गुणस्तर र सम्बन्धित सेवा स्तरहरू सुधार गर्न मद्दत गर्दछ। विभिन्न उत्पादन मापदण्डहरू उत्पादनमा प्रयोग गर्न सकिन्छ, जस्तै API6D/ISO17292/BS5351, आदि।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

वायमेटिक ट्रुनियन बल भल्भ एक स्टील बल भल्भ हो, भल्भ बडी उच्च-गुणस्तरको सामग्रीको साथ नक्कली छ, बल स्थापना गरिएको छ, र बीचको फ्ल्यान्ज र घाँटी बोल्टद्वारा जोडिएको छ। भल्भ सीटको अपस्ट्रिम र डाउनस्ट्रीम एकल पिस्टन प्रभावहरू हुन्, DBB प्रकार्यको साथ। एकै समयमा, भल्भ सीट र बल बीचको सीलमा तीन संरचनाहरू छन्: परम्परागत नरम सील संरचना, त्रिकोणीय रिंग सील संरचना, र कडा सील संरचना।

कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flange मापदण्डहरू	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
जडान विधिहरू	RF, RTJ, BW
परीक्षण र स्वीकृति	API598, API 6D, BS12569;
संरचनात्मक लम्बाइ	ASME B16.10, BS 558, BS12982, ISO 5752;
दबाव र तापमान स्तर	ASME B16.34,
आगो सुरक्षा आवश्यकताहरू	API6FA API607
कम रिसाव मानकहरू	ISO 15848-1, API 622
विरोधी जंग डिजाइन	NACE MR 0103, NACE MR 0175

आवेदन

साइज	NPS 1” ~ 60” DN25~DN1500
दबाव दायरा	Class150~ 2500 PN10-PN420
तापमान दायरा	；-196℃ ~ +260℃
आवेदन दायरा	धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइभ मोड	टर्बाइन, वायमेटिक, इलेक्ट्रिक
वाल्व शरीर	फोर्जिंग्स: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, मोनेल, कास्टिङ्स: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
बल	क्षेत्र: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
भल्भ सीट समर्थन रिंग	सिट समर्थन घण्टी: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
वाल्व सीट सम्मिलित गर्नुहोस्	PTFE, RPTFE, नायलॉन, Devlon, PEEK
वाल्व स्टेम	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

प्रदर्शन सुविधाहरू

1. भल्भ स्टेम सम्भावित अनुचित सञ्चालनको लागि विचार गरी डिजाइन गरिएको छ, त्यसैले भल्भ स्टेमलाई भल्भ बडीबाट बाहिर निस्कनबाट रोक्न सक्ने डिजाइन अपनाइन्छ।

2. वायमेटिक ट्रुनियन बल भल्भमा फायरप्रूफ र एन्टि-स्टेटिक उपकरणहरू छन्, जुन विशेष परिस्थितिहरूमा अधिक स्थिर र सुरक्षित हुन्छ।

3. भल्भ सीट र भल्भ स्टेमको सील बिन्दुहरूमा आपतकालीन सील ग्रीस इंजेक्शन पोर्टहरू प्रदान गरिन्छ। सामान्य सील अवस्थाहरूमा, सील ग्रीसमा भर पर्दैन, तर एक पटक सील सतह क्षतिग्रस्त हुन्छ र लीक हुन्छ, सील ग्रीस आपतकालीन मर्मतको लागि इंजेक्शन गर्न सकिन्छ। प्रत्येक ग्रीस इंजेक्शन पोर्ट एक ग्रीस इंजेक्शन भल्भ र एक पूर्व दफन चेक भल्भ संग सुसज्जित छ।

4. भल्भ गुहाको निकास र जल निकासीको लागि भल्भ बडीको तल्लो भागमा ड्रेन भल्भ स्थापना गरिएको छ; अनलाइन निकास र भल्भ गुहाको सफाईको लागि भल्भ बडीको शीर्षमा एक निकास भल्भ स्थापना गरिएको छ। ड्रेन भल्भ र निकास भल्भ अलगाव भल्भ वा विशेष डिस्चार्ज जोडहरू हुन सक्छ।

5. उत्पादन विभिन्न ड्राइभ उपकरणहरू मिलाउन एक जडान प्लेट संग सुसज्जित छ।

6. भल्भ अन्त्य सामग्री प्रयोगकर्ताको पाइपलाइनको विशिष्ट सामग्री ग्रेड अनुसार समायोजित गर्न सकिन्छ। यदि यो दुबै छेउमा आस्तीन भएको भल्भ हो भने, आस्तीनको लम्बाइले साइटमा वेल्डिङ सञ्चालनले सील सामग्रीलाई असर गर्दैन भन्ने कुरा सुनिश्चित गर्न सक्छ।

7. प्रत्यक्ष दफन डिजाइन अपनाईएको छ। यस प्रकारको प्रत्यक्ष गाडिएको भल्भको लागि, भल्भ स्टेमलाई परियोजना अनुसार लम्बाइ गर्न आवश्यक छ जमिन सञ्चालन गर्न, र पाइपलाइनबाट जमिनमा ग्रीस भर्न, ढल निकासी र भेन्टिङ्ग उपकरणहरूको लागि विस्तार गर्न आवश्यक छ। प्रत्यक्ष दफन भल्भ को उचाइ ग्राहक द्वारा प्रदान गरिएको छ।

Pneumatic Trunnion Ball Valve
