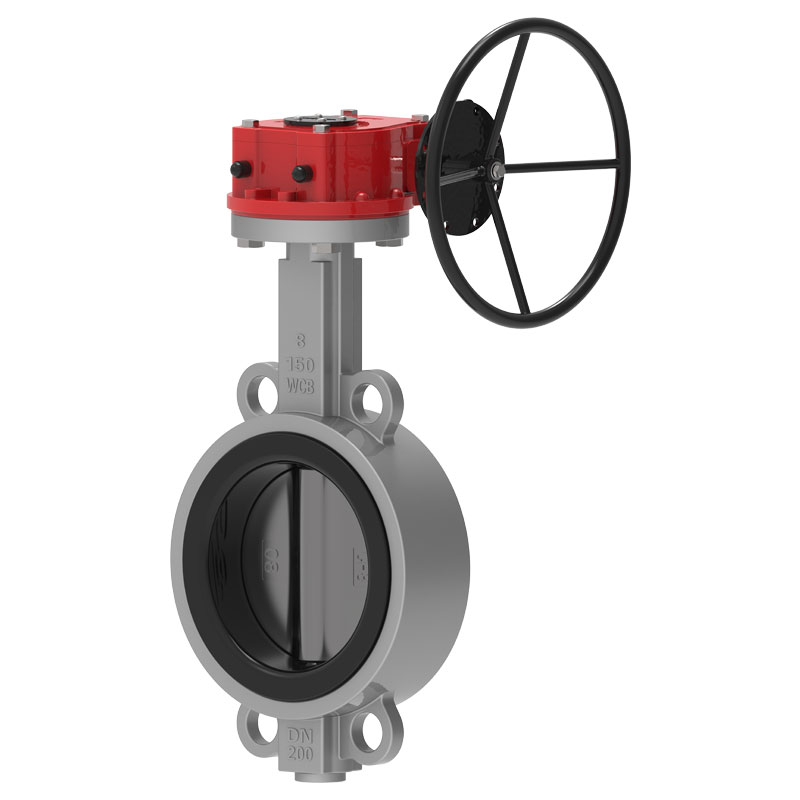

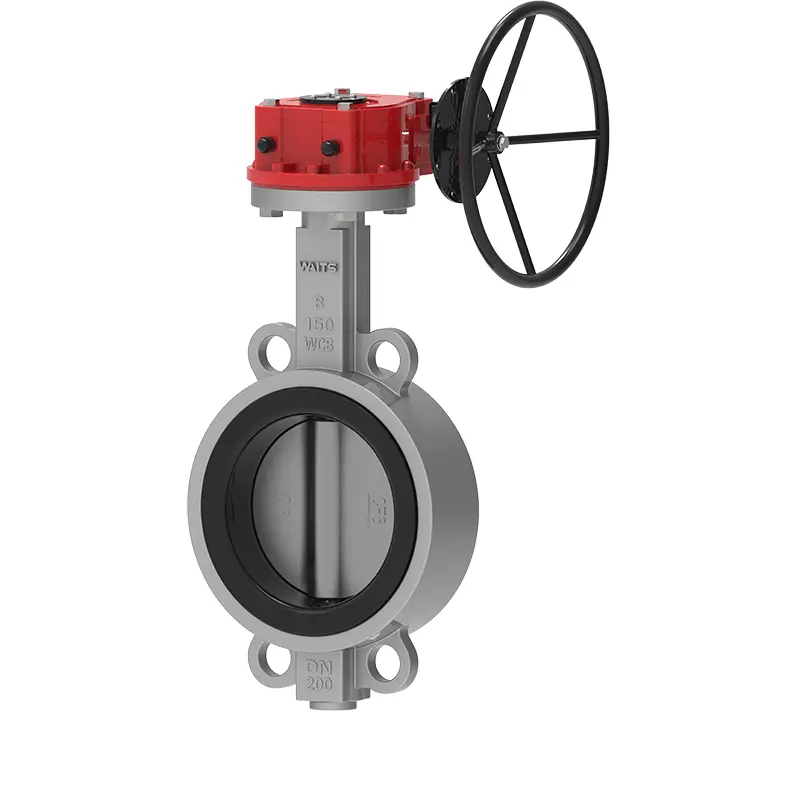

Soft Seated Wafer Butterfly Valve

Waits एक ठूलो भल्भ निर्माता र आपूर्तिकर्ता हो जसले तपाईंलाई नरम सिटेड वेफर बटरफ्लाइ भल्भ प्रदान गर्न सक्छ। यो भल्भले रबर भल्भ सीट प्रयोग गर्दछ, प्राथमिकतामा प्राकृतिक उच्च-गुणस्तरको रबर, जसले खाना ग्रेड प्रमाणीकरणमा पुग्न सक्छ। यो न्यूजील्याण्ड दूध स्रोत कारखाना र इजरायल डिसेलिनेशन प्लान्ट मा उत्कृष्ट आवेदन छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

विट्सको नरम सिटेड वेफर बटरफ्लाइ भल्भको डिजाइन र उत्पादनको क्रममा निम्न डिजाइनहरू छन्, र प्रदर्शनको सन्दर्भमा सुधार गरिएको छ:
1-उच्च लोचदार भल्भ सीट रबर
EPDM भल्भ सीटको रबर सामग्री 50% छ, र यो चुहावट बिना सिमुलेशन खोल्ने र बन्द गर्ने परीक्षणहरूमा 10,000 भन्दा बढी पटक परीक्षण गरिएको छ।
किनारा A कठोरता/डिग्री 72 ±3,200% तन्य तनाव/Mpa≥6, तन्य शक्ति Mpa≥15, ब्रेकमा लम्बाइ/%≥350, ब्रेकमा स्थायी विरूपण/%≦10, आँसु शक्ति/KN.m-1≥35, सङ्कुचन स्थायी विरूपण (70℃*22h, सङ्कुचन दर २५%)/%≦२०।
साँघुरो किनारा भल्भ सीटको तुलनामा, फराकिलो किनारा भल्भ सीटसँग पाइपलाइन फ्ल्यान्जसँग फराकिलो सम्पर्क सतह छ, लगभग 20 मिमी व्यासको साथ, र राम्रो स्थापना सील प्रदर्शन।
2-बटरफ्लाइ प्लेट र भल्भ शाफ्ट पिन बिना जडान गरिएको छ, जसले पिन स्थापना गर्दा चुहावट र क्षयबाट पूर्ण रूपमा बच्न सक्छ। भल्भ शाफ्ट डिस्सेम्बल गर्न सजिलो छ, जुन भल्भ सिट बदल्नको लागि सुविधाजनक छ।
3-भल्भ बडी एन्टी-फ्लाइङ उपकरणले सुसज्जित छ, जुन पाइपलाइनमा प्रयोग गर्न राम्रो र सुरक्षित छ।

कार्यान्वयन मानकहरू

डिजाइन मानक	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
मानक समाप्त गर्नुहोस्	Implementation standards ANSI B16.1 CL. 125LB and B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 र PN16 AS 2129 तालिका D र E BS 10 तालिका D र E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 र PN16 ISO 7005 PN6, PN10 र PN16
Inspection & Test	API 598 ISO 5208 EN 12266
फेस टु फेस	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Top Flange	ISO 5211

आवेदन

सञ्चालन तापमान	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80"DN850-DN2000
कामको दबाब / CWP	१६बार १०बार
खोल	24बार 15बार
छाप	18बार (10बार)
हावा परीक्षण	6BAR 6BAR
परिचालन वातावरण	ब्यालास्ट र बिल्ज प्रणाली रासायनिक प्रशोधन डिसेलिनेशन प्लान्ट, ड्रिलिंग रिग, पिउने पानी सुख्खा पाउडर, खाना र पेय पदार्थ, ग्यास प्लान्टहरू HAVC खनन उद्योग, कागज उद्योग, बालुवा ह्यान्डलिंग, समुद्री पानी, चिनी उद्योग थर्मो प्राविधिक पानी उपचार फोहोर पानी
ड्राइभिङ विधि	ह्यान्ड लीभर वर्म गियर इलेक्ट्रिक न्यूमेटिक
शरीर	कास्ट आइरन डक्टाइल फलाम कार्बन स्टील स्टेनलेस स्टील AL-कांस्य
DISC	कास्ट आइरन डक्टाइल फलाम कार्बन स्टील स्टेनलेस स्टील AL-कांस्य
STEM	2CR13 F304 F316 F51 F53 Monel K500
सिट	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon प्राकृतिक रबर

Performance Features

1. नरम सिटेड वेफर बटरफ्लाइ भल्भ आकारमा सानो, वजनमा हल्का, पृथक गर्न र मर्मत गर्न सजिलो छ।
2. संरचना सरल र कम्प्याक्ट छ, 90 को सञ्चालन खोल्ने र बन्द गर्ने गतिको साथ।
3. काम गर्ने टोक़ सानो, श्रम बचत र हल्का छ।
4. सील कार्यसम्पादनको सन्दर्भमा, ग्यास परीक्षण चुहावट शून्य छ, जुन धेरै ग्यारेन्टी छ।
5. विभिन्न कम्पोनेन्ट सामग्रीहरू चयन गर्न र विभिन्न मिडियामा लागू गर्न सकिन्छ।
6. प्रवाह विशेषताहरू रेखीय हुन्छन्, र समायोजन प्रदर्शन राम्रो छ।
7. खोल्ने र बन्द गर्ने परीक्षणहरूको संख्या हजारौं पटक पुग्न सक्छ, र सेवा जीवन लामो छ।
