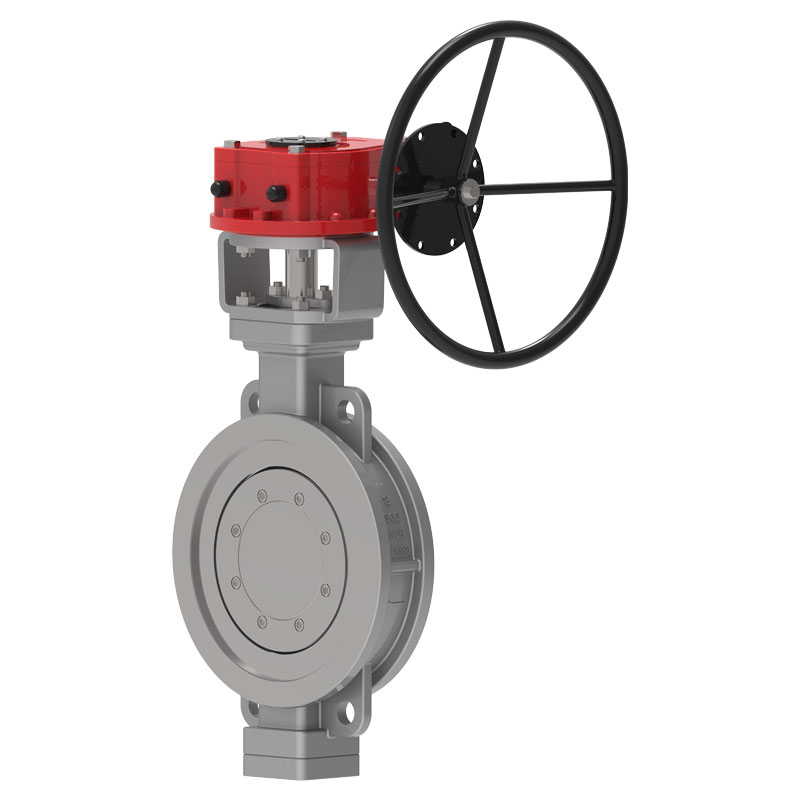

ट्रिपल एक्सेन्ट्रिक मेटल सिटेड वेफर बटरफ्लाइ भल्भ
  • ट्रिपल एक्सेन्ट्रिक मेटल सिटेड वेफर बटरफ्लाइ भल्भट्रिपल एक्सेन्ट्रिक मेटल सिटेड वेफर बटरफ्लाइ भल्भ

ट्रिपल एक्सेन्ट्रिक मेटल सिटेड वेफर बटरफ्लाइ भल्भ

एक पेशेवर भल्भ आपूर्तिकर्ताको रूपमा, वेट्सको आफ्नै उत्पादन आधार छ र यसले तपाईंलाई ट्रिपल सनकी मेटल सिटेड वेफर बटरफ्लाइ भल्भ प्रदान गर्न सक्छ। यसको संरचनाले त्रि-आयामी विलक्षण सिद्धान्त डिजाइनलाई अपनाउँछ, र भल्भ सीट कडा र नरम सिल वा पूर्ण धातु सील संरचनासँग मिल्दो बहु-तह संरचना हो, जुन उच्च तापमान र दबाबमा राम्रो सहनशीलता छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

ट्रिपल सनकी मेटल सिटेड वेफर बटरफ्लाइ भल्भ एक लामो जीवन, ऊर्जा-बचत पुतली भल्भ हो जुन वेट्स द्वारा नयाँ विकसित गरिएको छ। यसमा भल्भ बडी, बटरफ्लाइ प्लेट, सीलिङ रिङ, ट्रान्समिशन मेकानिज्म र अन्य मुख्य कम्पोनेन्टहरू हुन्छन्। यसको संरचनाले दुई-आयामी वा तीन-आयामी सनकी सिद्धान्त डिजाइन, लोचदार सील वा कडा र नरम बहु-स्तर सील उपयुक्त प्रशोधन प्रविधि अपनाउँछ, जसले कार्यको समयमा पुतली भल्भको टोक़ कम गर्दछ, श्रम बचत र ऊर्जा बचतको प्रभाव प्राप्त गर्दछ। एकै समयमा, यसले जंग प्रतिरोध, उच्च तापक्रम प्रतिरोध र पहिरन प्रतिरोधको सन्दर्भमा बटरफ्लाइ भल्भको समग्र विश्वसनीयता सुनिश्चित गर्दछ।


कार्यान्वयन मानकहरू

डिजाइन मापदण्डहरू API 609, EN 593
Flange मापदण्डहरू ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
जडान विधिहरू आरएफ
परीक्षण र स्वीकृति API 598, EN 12266-1, ISO 5208
संरचनात्मक लम्बाइ API 609, ASME B16.10, EN 558, ISO 5752
दबाव र तापमान स्तर ASME B16.34
कम रिसाव मानकहरू ISO 15848-1, API 622
विरोधी जंग डिजाइन NACE MR 0103, NACE MR 0175


आवेदन

साइज NPS 3″ ~ NPS 120″ DN80 ~ DN3000
दबाव दायरा CL150~CL1500 PN6~ PN250
तापमान दायरा ;-196°C ~ +600°C
आवेदन दायरा धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि।
ड्राइभ मोड टर्बाइन, वायमेटिक, इलेक्ट्रिक
वाल्व शरीर A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
भल्भ प्लेट A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
वाल्व सीट 13Cr/SS304/SS316/+Graphites+PTFE+STL
वाल्व स्टेम F6A, F304, F316, 17-4PH, F51, F53, Monel K500...
वाल्व स्टेम नट तामा मिश्र धातु
प्याकिङ लचिलो ग्रेफाइट, ग्रेफाइट एस्बेस्टोस प्याकिङ, पोलिटेट्राफ्लुरोइथिलीन...


प्रदर्शन सुविधाहरू

1. ट्रिपल सनकी धातु सिटेड वेफर बटरफ्लाइ भल्भको अद्वितीय संरचना, सानो आकार र हल्का तौल, लचिलो सञ्चालन, श्रम बचत र सुविधाजनक छ;
2. भरपर्दो सील, विभिन्न स्तरहरू पूरा गर्न सक्छन्;
3. राम्रो प्रवाह विशेषताहरु र समायोज्य प्रकार्य;
4. विलक्षण सिद्धान्त अपनाएर, सील सतह शून्य पहिरनको नजिक छ, जसले भल्भको सेवा जीवनलाई लम्ब्याउँछ;
5. अनुप्रयोगहरूको विस्तृत दायरा, पानी, स्टीम, तेल, हावा र ग्याँस र अन्य मिडिया लागि प्रयोग गर्न सकिन्छ;
6. विभिन्न तापमान, ग्रेड, जंग र अन्य काम अवस्था को पाइपलाइन लागि उपयुक्त;
7. ट्रिपल सनकी मेटल सिटेड वेफर बटरफ्लाइ भल्भको भल्भ बडी र भल्भ सिट जोडिएका कम्पोनेन्टहरू हुन्, र भल्भ सिट सील गर्ने सतहको तह ताप प्रतिरोधी र जंग-प्रतिरोधी मिश्र धातु सामग्रीले वेल्डेड गरिएको छ;
8. तीन विलक्षणताहरू: शाफ्टको केन्द्र रेखा सील सतहको केन्द्र रेखाबाट विचलित हुन्छ, शाफ्टको केन्द्र रेखा पाइपलाइनको केन्द्र रेखाबाट अलिकति विचलित हुन्छ, र भल्भ बडी सील सतहको केन्द्र रेखा (तिरोकार कोन) ) पाइपलाइनको केन्द्र रेखासँगको कोण बनाउँछ;
9. बहु-तह सील रिंग भल्भ प्लेटमा फिक्स गरिएको छ, जसमा उच्च तापक्रम प्रतिरोध, सजिलो सञ्चालन, खोल्ने र बन्द गर्दा घर्षण नहुने फाइदाहरू छन्, र बन्द गर्दा प्रसारण संयन्त्रको टर्क बढ्दै जाँदा सीललाई क्षतिपूर्ति दिइन्छ, जसले बटरफ्लाइ भल्भको सील प्रदर्शन सुधार गर्दछ र सेवा जीवनलाई लम्ब्याउँछ;
10. मल्टि-लेयर सील रिंगले नरम र कडा ल्यामिनेट गरिएको धातु पानाहरू अपनाउँछ, जसमा कडा र नरम सीलको दोहोरो फाइदाहरू छन्, र कम र उच्च तापक्रम अवस्थाहरूको पर्वाह नगरी शून्य चुहावट सील प्रदर्शन छ।

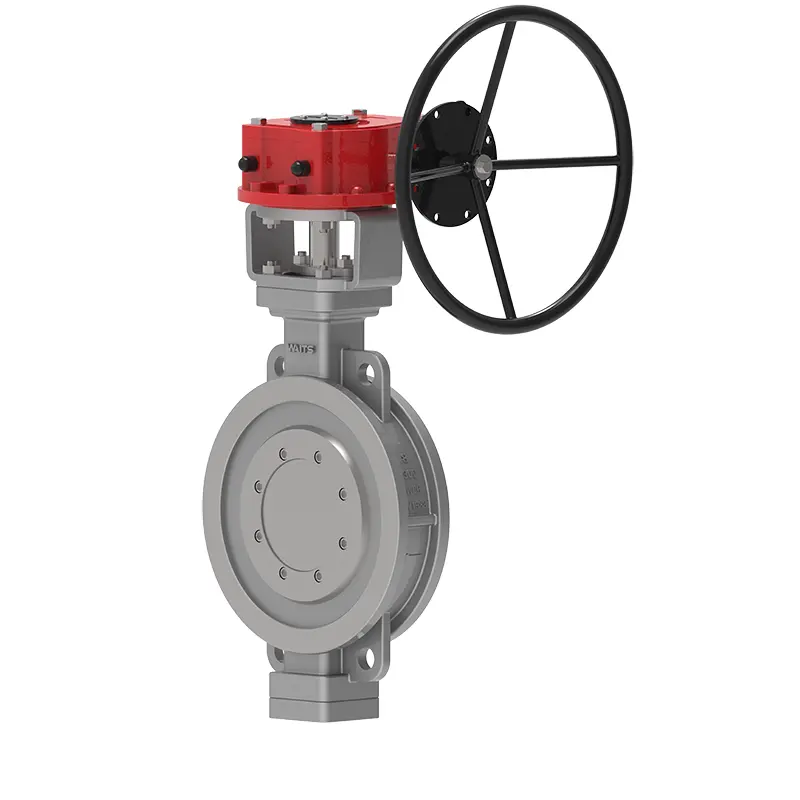

Triple Eccentric Metal Seated Wafer Butterfly Valve
