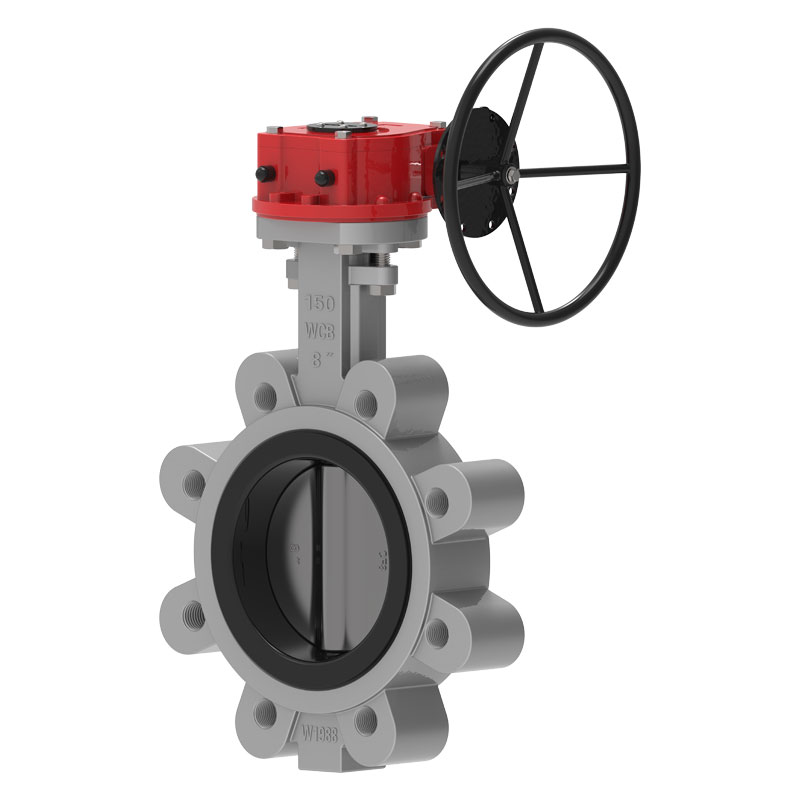

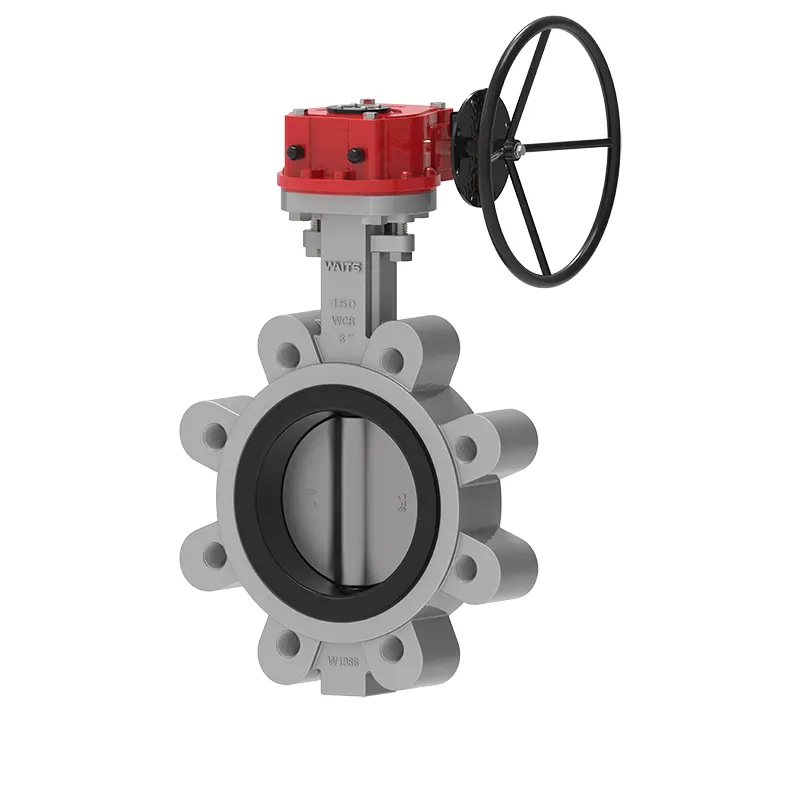

सफ्ट सिटेड वेफर लग बटरफ्लाइ भल्भ वेट्सले विश्वभरका ग्राहकहरूलाई उपलब्ध गराउन सक्ने उत्पादनहरू मध्ये एक हो। यसको रबर भल्भ सीट प्राकृतिक उच्च-गुणस्तरको रबरबाट बनेको छ जुन हाम्रो पेशेवरहरूले सावधानीपूर्वक चयन गरेको छ र विश्वासका साथ खाना पाइपलाइनहरूमा प्रयोग गर्न सकिन्छ। हामीसँग उत्कृष्ट मूल्य मात्र होइन, भरपर्दो गुणस्तर, साथै उत्तम खरिद र बिक्री पछि सेवाहरू पनि छन्।
एक पेशेवर भल्भ निर्माता को रूप मा, प्रतीक्षा अनुभव छ र समय संग गति राख्छ। हामी द्वारा डिजाइन गरिएको नरम सिटेड वेफर लग बटरफ्लाइ भल्भमा निम्न कोर डिजाइन पोइन्टहरू छन्:
1. उच्च लोच भल्भ सीट रबर: EPDM भल्भ सीट को रबर सामग्री 50% छ। हामीले गुणस्तरलाई धेरै महत्त्व दिन्छौं। भल्भलाई 10,000 पटक खोल्ने र बन्द गर्दा कुनै चुहावट नहुने सुनिश्चित गर्नका लागि सिमुलेट गरिएको छ।
भल्भ सीटको सन्दर्भ गुणहरू निम्नानुसार छन्: किनारा ए कठोरता/डिग्री 72 ±3, 200% तन्य तनाव/Mpa≥6, तन्य शक्ति MPa≥15, ब्रेकमा लम्बाइ/%≥350, ब्रेकमा स्थायी विकृति/%≦ 10, आँसु शक्ति/KN.m-1≥35, कम्प्रेसन स्थायी विकृति (70℃*22h, कम्प्रेसन दर 25%)/%≦20।
एकै समयमा, यो चौडा किनारा भल्भ सिट लगभग 20 मिमी व्यासको पाइपलाइन फ्ल्यान्जसँग साँघुरो किनारा भल्भ सीट भन्दा फराकिलो सम्पर्क सतह छ, र राम्रो स्थापना सील प्रदर्शन छ।
2. बटरफ्लाइ प्लेट र भल्भ शाफ्ट पिनहरू जडान गर्दा चुहावट र जंगबाट बच्न बिना पिन जडान गरिएको छ। यसबाहेक, भल्भ शाफ्ट पृथक गर्न सजिलो छ, जसले भल्भ सीट को प्रतिस्थापन सुविधा, लागत र मर्मत र प्रतिस्थापन को कठिनाई कम गर्दछ।
3. भल्भ बडी एन्टी-फ्लाइङ् यन्त्रले सुसज्जित छ, जुन सुरक्षित छ।
कार्यान्वयन मानकहरू
डिजाइन मानक | EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155 |
मानक समाप्त गर्नुहोस् | ANSI B16.1 CL। 125LB र B16.5 CL। 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 र PN16 AS 2129 तालिका D र E BS 10 तालिका D र E MSS SP44 CL 150LB AWWA C207 150LB ISO 2531 PN6, PN10 र PN16 ISO 7005 PN6, PN10 र PN16 |
निरीक्षण र परीक्षण | API 598 ISO 5208 EN 12266 |
फेस टु फेस | ISO 5752, EN 558, MSS SP67 र API 609 DIN3202 |
शीर्ष फ्ल्यान्ज | ISO 5211 |
आवेदन
सञ्चालन तापमान | -45℃~+150℃ |
SIZE | 2"-32" DN50-DN800 34"-80"DN850-DN2000 |
कामको दबाब / CWP | 16बार 10बार |
खोल | 24बार 15बार |
छाप | 18बार 10बार |
हावा परीक्षण | ६बार ६बार |
परिचालन वातावरण | ब्यालास्ट र बिल्ज प्रणाली रासायनिक प्रशोधन डिसेलिनेशन प्लान्ट, ड्रिलिंग रिग, पिउने पानी सुख्खा पाउडर, खाना र पेय पदार्थ, ग्यास प्लान्टहरू HAVC खनन उद्योग, कागज उद्योग, बालुवा ह्यान्डलिंग, समुद्री पानी, चिनी उद्योग थर्मो प्राविधिक पानी उपचार फोहोर पानी |
ड्राइभिङ विधि | ह्यान्ड लीभर वर्म गियर इलेक्ट्रिक न्यूमेटिक |
शरीर | कास्ट आइरन डक्टाइल फलाम कार्बन स्टील स्टेनलेस स्टील AL-कांस्य |
DISC | कास्ट आइरन डक्टाइल फलाम कार्बन स्टील स्टेनलेस स्टील AL-कांस्य |
स्टेम | 2CR13 F304 F316 F51 F53 Monel K500 |
सिट | BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon प्राकृतिक रबर |
प्रदर्शन सुविधाहरू
1. सफ्ट सिटेड वेफर लग बटरफ्लाइ भल्भ साइजमा सानो, तौलमा हल्का, स्थापना गर्न सजिलो, र छुट्याउन र मर्मत गर्न सजिलो छ।
2. संरचना सरल र कम्प्याक्ट छ, 90 को सञ्चालन खोल्ने र बन्द गर्ने गतिको साथ।
3. अपरेशनको समयमा टर्क सानो हुन्छ, जुन श्रम बचत र प्रकाश हो।
4. ग्याँस परीक्षण चुहावट शून्य छ, र सील कडाई ग्यारेन्टी छ।
5. विभिन्न कम्पोनेन्ट सामग्रीहरू चयन गर्न र विभिन्न मिडियामा लागू गर्न सकिन्छ।
6. प्रवाह विशेषताहरू रेखीय हुन्छन्, र समायोजन प्रदर्शन राम्रो छ।
7. उद्घाटन र समापन परीक्षणमा, यसले हजारौं पटक सामना गर्न सक्छ, जसले लामो सेवा जीवनलाई पूर्ण रूपमा प्रमाणित गर्दछ।
8. यो अन्त भल्भ रूपमा प्रयोग गर्न सकिन्छ।
