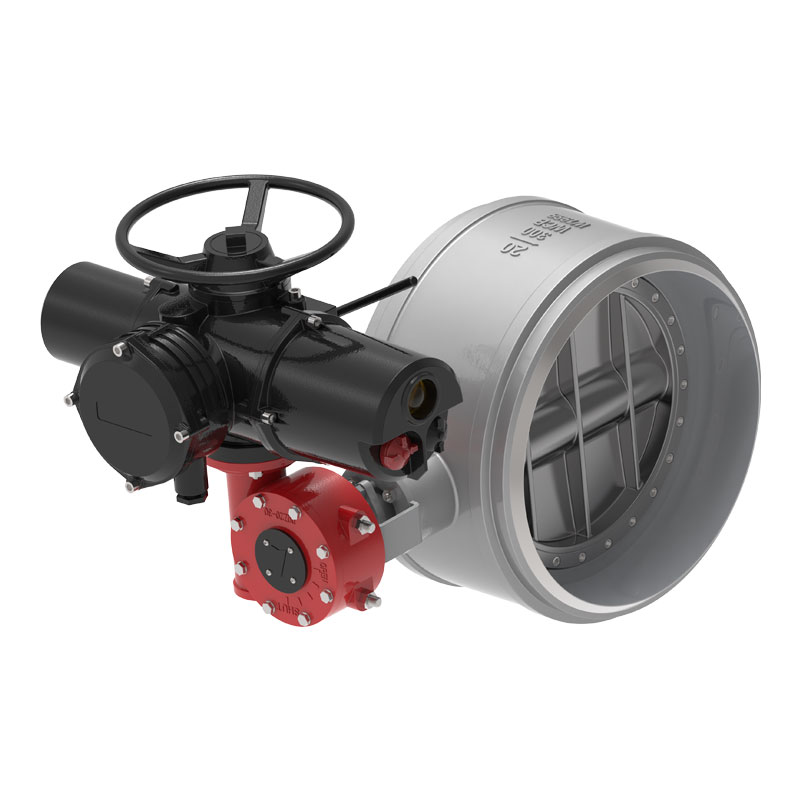

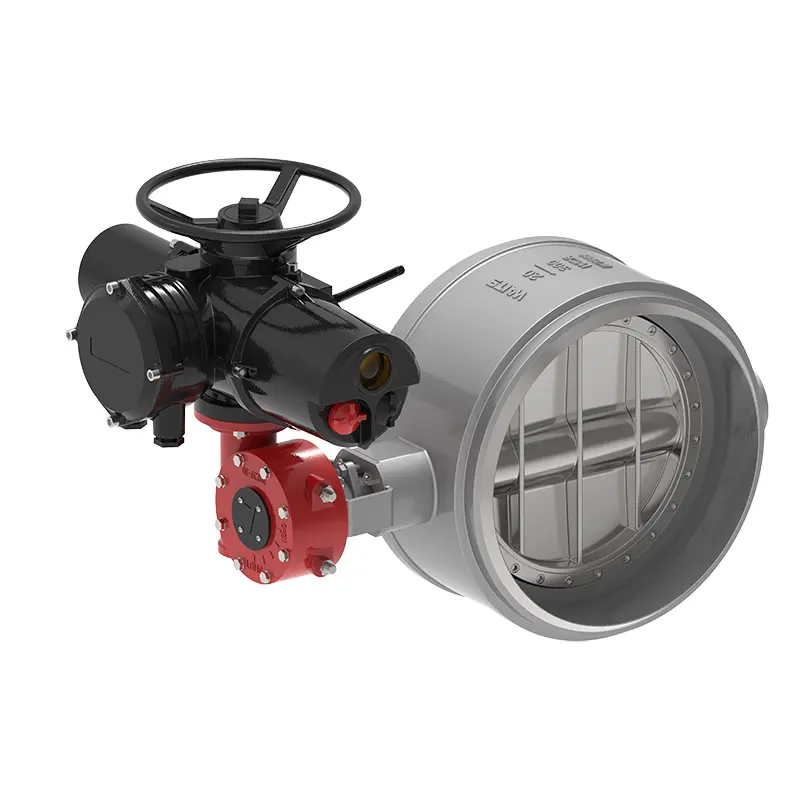

तीन सनकी हार्ड सील वेल्डेड बटरफ्लाइ भल्भ एक प्रकारको उच्च-गुणस्तरको भल्भ हो जुन वेट्स द्वारा उत्पादित र निर्मित हुन्छ। हामीसँग पूर्ण उत्पादन लाइन छ र प्रतिस्पर्धी मूल्यहरू प्रदान गर्न सक्छौं। हामीले उत्पादन गर्ने तीन सनकी हार्ड सील वेल्डेड बटरफ्लाइ भल्भ सहरी ताप, ग्यास प्रसारण, स्टीम पाइपलाइन र ठूलो मात्रामा पानी संरक्षण परियोजनाहरूमा राम्रोसँग प्रयोग गरिन्छ।
तीन सनकी कडा सील वेल्डेड बटरफ्लाइ भल्भ भल्भ बडी, बटरफ्लाइ प्लेट, सील रिंग, ट्रान्समिशन मेकानिज्म र अन्य मुख्य भागहरू मिलेर बनेको छ। यसको संरचनाले दुई-आयामी वा तीन-आयामी विलक्षण सिद्धान्त डिजाइनलाई अपनाउँछ, र लोचदार सील वा कडा र नरम बहु-तह सील अनुकूलताको नयाँ प्रशोधन प्रविधि अपनाउँछ, ताकि पुतली भल्भले सञ्चालनको क्रममा टोक़ कम गर्न सक्छ, श्रम र ऊर्जा बचत गर्न सक्छ। एकै समयमा, यसले समग्र जंग प्रतिरोध, उच्च तापमान प्रतिरोध र बटरफ्लाइ भल्भको लुगा प्रतिरोधलाई असर गर्दैन।
यो बटरफ्लाइ भल्भले धेरै औद्योगिक क्षेत्रहरूमा धेरै राम्रो मान्यता प्राप्त गरेको छ। एक ठूलो भल्भ निर्माताको रूपमा, हामीलाई स्पष्ट रूपमा थाहा छ कि अधिमान्य भल्भ मूल्यहरू पूर्ण अपस्ट्रिम र डाउनस्ट्रीम आपूर्ति श्रृंखला प्रणाली र उत्कृष्ट प्रशोधन उपकरणबाट अविभाज्य छन्। हामी यसलाई धेरै महत्व दिन्छौं। हामी प्रत्येक वर्ष यसमा लगानी बढाउनेछौं ताकि वेट्स भल्भहरूले सधैं भरपर्दो गुणस्तर र अधिमान्य मूल्यहरू कायम राख्न सकून्।
कार्यान्वयन मानकहरू
डिजाइन मापदण्डहरू | API 609, EN 593 |
Flange standards | ASME B16.25 (BW) |
जडान विधिहरू | BW |
परीक्षण र स्वीकृति | API 598, EN 12266, ISO 5208 |
संरचनात्मक लम्बाइ | API 609, ASME B16.10, EN 558, ISO 5752 |
दबाव र तापमान स्तर | ASME B16.34 |
Low leakage standards | ISO 15848-1, API 622 |
विरोधी जंग डिजाइन | NACE MR 0103, NACE MR 0175 |
आवेदन
आयामहरू | NPS 3″ ~ NPS 120″ DN80 ~ DN3000 |
दबाव दायरा | CL150~CL1500 PN6~ PN250 |
तापमान दायरा | ;-45°C ~ +600°C |
ड्राइभ मोड | टर्बाइन, वायमेटिक, इलेक्ट्रिक |
मुख्य भाग सामाग्री
वाल्व शरीर | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel... |
भल्भ प्लेट | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel... |
वाल्व सीट | 13Cr/SS304/SS316/+Graphites+PTFE+STL |
Valve stem | F6A F304 F316 F51 F53 Monel K500... |
वाल्व स्टेम नट | तामा मिश्र धातु |
प्याकिङ | लचिलो ग्रेफाइट, ग्रेफाइट एस्बेस्टोस प्याकिङ, पोलिटेट्राफ्लुरोइथिलीन... |
प्रदर्शन सुविधाहरू
1. अद्वितीय र हल्का संरचना, लचिलो सञ्चालन, श्रम बचत र सुविधाजनक;
2. Reliable sealing, can meet various standards;
3. Good flow characteristics and adjustable function;
4. तीन सनकी कडा सील वेल्डेड बटरफ्लाइ भल्भले सनकी सिद्धान्त अपनाउछ, जसले सील सतहलाई लगभग शून्य लगाउँछ र सेवा जीवन विस्तार गर्दछ;
5. यो पानी, स्टीम, तेल, हावा र ग्याँस, आदि सहित विभिन्न मिडिया लागि प्रयोग गर्न सकिन्छ;
6. यो विभिन्न तापक्रम, ग्रेड, क्षरण, आदि जस्ता विभिन्न कार्य अवस्थाहरूसँग पाइपलाइनहरूको लागि उपयुक्त छ।
7. भल्भ बडी र भल्भ सिट जोडिएका कम्पोनेन्टहरू हुन्, र भल्भ सिट सिलको सतह तह ताप प्रतिरोधी र जंग-प्रतिरोधी मिश्र धातु सामग्रीहरूसँग वेल्ड गरिएको छ;
8. तीन विलक्षणताहरू: शाफ्टको केन्द्र रेखा सील सतहको केन्द्र रेखाबाट विचलित हुन्छ, शाफ्टको केन्द्र रेखा पाइपलाइनको केन्द्र रेखाबाट अलिकति विचलित हुन्छ, र भल्भ बडी सील सतहको केन्द्र रेखा (तिरोकार कोन) ) पाइपलाइनको केन्द्र रेखासँग कोणीय स्थितिको कोण बनाउँछ;
9. बहु-तह सीलिंग रिंग भल्भ प्लेटमा फिक्स गरिएको छ, जुन उच्च तापक्रम प्रतिरोधी छ, सञ्चालन गर्न सजिलो छ, र खोल्ने र बन्द गर्दा कुनै घर्षण छैन। बन्द गर्दा, सीलको क्षतिपूर्ति गर्न प्रसारण संयन्त्रको टोकक बढ्छ, जसले तीन विलक्षण हार्ड सील वेल्डेड बटरफ्लाइ सुधार गर्दछ भल्भको सील प्रदर्शन र स्थायित्व;
10. बहु-तह सील रिंगले नरम र कडा टुक्रा टुक्रा धातु पानाहरू अपनाउँछ, जसमा धातु कडा सील र नरम सीलको दोहोरो फाइदाहरू छन्।
