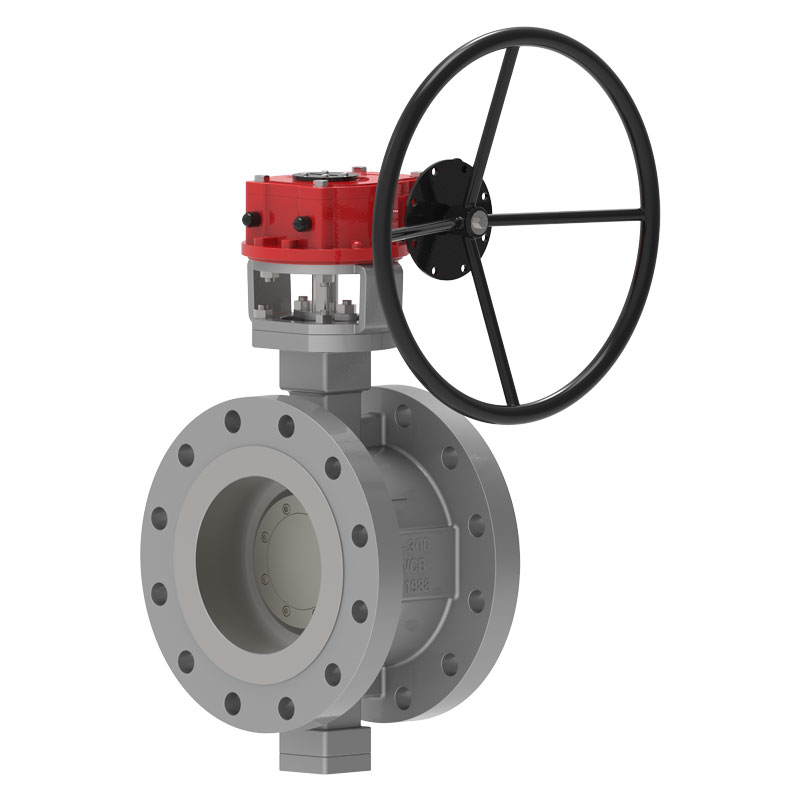

ट्रिपल सनकी धातु सिटेड फ्ल्यान्ज बटरफ्लाइ भल्भ वेट्स द्वारा उत्पादित र प्रदान गरिएको भल्भ हो। यो उच्च तापमान र दबाव वातावरण अनुकूल गर्न सक्नुहुन्छ। संरचना त्रि-आयामी विलक्षण सिद्धान्त संग डिजाइन गरिएको छ। यो विशेष गरी मध्य एशियामा धातु विज्ञान, इस्पात, बिजुली, पेट्रोलियम, रासायनिक उद्योग, तताउने, ग्यास र पानी आपूर्ति र ड्रेनेज परियोजनाहरु द्वारा अनुमोदित छ।
ट्रिपल एक्सेन्ट्रिक मेटल सिटेड फ्ल्यान्ज बटरफ्लाइ भल्भ एक लामो जीवन, ऊर्जा-बचत पुतली भल्भ हो, जुन वेट्सको व्यावसायिक टोलीद्वारा सावधानीपूर्वक डिजाइन गरिएको हो र सटीक र पूर्ण उत्पादन उपकरणहरूद्वारा निर्मित।
यो भल्भमा भल्भ बडी, बटरफ्लाइ प्लेट, सीलिङ रिङ, ट्रान्समिशन मेकानिजम, आदि जस्ता मुख्य कम्पोनेन्टहरू हुन्छन्। यसले दुई-आयामी वा त्रि-आयामी विलक्षण सिद्धान्त डिजाइनलाई अपनाउछ, र सक्रिय रूपमा नयाँ प्रशोधन प्रविधि लागू गर्दछ, जस्तै लोचदार सील वा कडा र नरम बहु-तह सील।
बटरफ्लाइ भल्भ सञ्चालनमा हुँदा, टोक़ सानो हुन्छ, र समग्र प्रदर्शनमा विश्वसनीय जंग प्रतिरोध, उच्च तापमान प्रतिरोध, र पहिरन प्रतिरोध छ। यो एक कुशल र सुविधाजनक वाल्व उत्पादन हो।
कार्यान्वयन मानकहरू
डिजाइन मापदण्डहरू | API 609, AWWA C504, EN 593 |
Flange मापदण्डहरू | ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220 |
जडान विधिहरू | आरएफ, |
परीक्षण र स्वीकृति | API 598, EN 12266-1, ISO 5208 |
संरचनात्मक लम्बाइ | API 609, ASME B16.10, EN 558, ISO 5752 |
दबाव र तापमान स्तर | ASME B16.34, |
कम रिसाव मानकहरू | ISO 15848-1, API 622 |
विरोधी जंग डिजाइन | NACE MR 0103, NACE MR 0175 |
आवेदन
साइज | NPS 3″ ~ NPS 120″ DN80 ~ DN3000 |
दबाव दायरा | CL150~CL1500 PN6~ PN250 |
तापमान दायरा | ;-196°C ~ +600°C |
आवेदन दायरा | धाराको पानी, ढल, निर्माण, पेट्रोलियम, रासायनिक उद्योग, खाद्य, औषधि, कपडा, बिजुली, जहाज निर्माण, धातु विज्ञान, ऊर्जा प्रणाली, आदि। |
ड्राइभ मोड | टर्बाइन, वायमेटिक, इलेक्ट्रिक |
वाल्व शरीर | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel... |
भल्भ प्लेट | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel... |
वाल्व सीट | 13Cr/SS304/SS316/+Graphites+PTFE+STL |
वाल्व स्टेम | F6A, F304 ,F316 ,17-4PH,F51, F53, मोनेल K500... |
वाल्व स्टेम नट | तामा मिश्र धातु |
प्याकिङ | लचिलो ग्रेफाइट, ग्रेफाइट एस्बेस्टोस प्याकिङ, पोलिटेट्राफ्लुरोइथिलीन... |
प्रदर्शन सुविधाहरू
1. अद्वितीय संरचनात्मक डिजाइन, सानो र हल्का, लचिलो र सञ्चालनमा श्रम बचत;
2. राम्रो सील प्रदर्शन, र कडाईका साथ विभिन्न मापदण्डहरू अनुसार;
3. राम्रो प्रवाह विशेषताहरु, समायोजन प्रकार्य संग;
4. विलक्षण सिद्धान्तको प्रयोगले सील सतहलाई लगभग शून्य पहिरन बनाउँछ, मर्मत र प्रतिस्थापनको आवृत्ति घटाउँछ;
5. अनुप्रयोगहरूको विस्तृत दायरा, पानी, स्टीम, तेल, हावा र ग्याँस सहित विभिन्न मिडिया लागि प्रयोग गर्न सकिन्छ;
6. विभिन्न कार्य अवस्थाहरूको पाइपलाइनहरूको लागि उपयुक्त जस्तै विभिन्न तापमान, ग्रेड, जंग, आदि, शक्तिशाली प्रदर्शन संग;
7. ट्रिपल सनकी मेटल सिटेड फ्ल्यान्ज बटरफ्लाइ भल्भको भल्भ बडी र भल्भ सिट जोडिएको कम्पोनेन्टहरू हुन्, र भल्भ सिट सील सतह तह सतहको ताप-प्रतिरोधी र जंग-प्रतिरोधी मिश्र धातु सामग्रीबाट बनेको छ;
8. तीन विलक्षणहरू सील सतह केन्द्र रेखाबाट शाफ्ट केन्द्र रेखाको विचलन, पाइपलाइन केन्द्र रेखाबाट शाफ्ट केन्द्र रेखाको अलिकति विचलन, र भल्भ बडी सील सतह (तिरछा कोन) केन्द्र रेखा र पाइपलाइन केन्द्र हो। रेखा कोणीय स्थिति को एक कोण बनाउँछ;
9. बहु-तह सील रिंग भल्भ प्लेट मा फिक्स गरिएको छ, उच्च तापमान को लागी प्रतिरोधी, र खोल्ने र बन्द गर्दा कुनै घर्षण छैन। बन्द गर्दा, प्रसारण संयन्त्रको टोक़ बढ्दै जाँदा सीललाई क्षतिपूर्ति दिइन्छ। नरम र कडा ल्यामिनेट गरिएको धातु पानाको प्रयोगले तापमान र वातावरणमा परिवर्तनको कारण सीललाई असर नगर्ने दोहोरो फाइदा छ।
